Использование полномостового усилителя мощности LMD18245, который включает в себя все блок-схемы, необходимые для управления и управления током в электродвигателе постоянного тока щеткой или одну фазу биполярного шагового двигателя, может быть спроектирован для различных применений двигателей. LMD18245 управляет током двигателя с помощью технологии фиксированного времени выключения. Вся ступень мощности DMOS H-bridge обеспечивает непрерывные выходные токи до 3A (пик 6A) при напряжении питания до 55 В. Инновационный метод измерения тока исключает потери мощности, связанные с резистором чувствительности последовательно с двигателем.

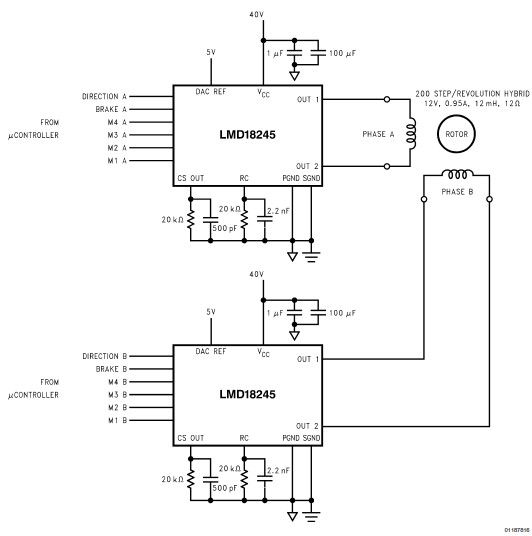

LMD18245 Схема биполярного шагового двигателя
Это приложение схемы LMD18245 представляет собой ступень мощности привода прерывателя для биполярных шаговых двигателей. Конденсатор 20 кОм и 2,2 нФ конденсатор, подключенный между RC и землей, установили время выключения примерно на 48 мкс, а резистор 20 кОм, подключенный между CS OUT и землей, устанавливает коэффициент усиления около 200 мА на вольт порога для измельчения. Цифровые сигналы управляют порогами для измельчения, направлениями токов обмотки и, кроме того, типом привода (полный шаг, половина шага и т. Д.). Микропроцессор или μcontroller обычно предоставляют цифровые управляющие сигналы.
Для этой электронной схемы драйвера биполярного шагового двигателя вам понадобится блок питания постоянного тока напряжением 5 В для логического управления и 40-вольтовый DC для питания драйвера.
