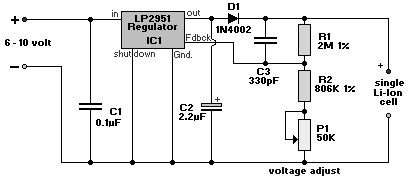

Li-Ion Зарядное устройство и преобразователь с 12вольт на 9 вольт





Регулятор LP2951 производится компанией National Semiconductors. Диод D1 может быть любой диод из серии 1N00x. Он функционирует как блокировочный диод, чтобы предотвратить обратный поток тока от аккумулятора в LP2951, когда входное напряжение отключается. Зарядный ток около 100 мА +, который является внутреним ограничителем максимального тока LP2951.





 50k резистор позволяет регулировать диапазон выходного напряжения между 4.08V до 4.26V Конденсаторы для стабильности, особенно C2, который предотвращает на выходе пульсации.



Список деталей

IC1 = LP2951, регулятор напряжения
D1 = 1N4002, диод
R1 = 2M, 1%,
R2 = 806K, 1%,

P1 = 50K, потенциометр
С1 = 0,1 мкФ, полиэстер
С2 = 2.2uF/16V, электролитический
С3 = 330pF, керамический

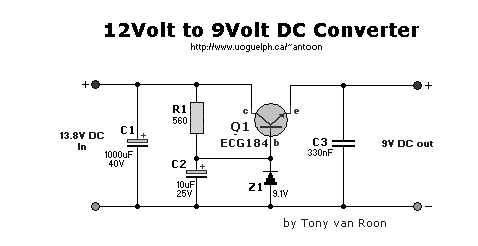

Преобразователь с 12вольт на 9 вольт





Список деталей:
R1 = 560 Ом
С1 = 1000uF/40V, электролитические
С2 = 10uF/25V, электролитические
С3 = 330nF, керамические
Z1 = 9.1V, 1ваттный стабилитрон
Q1 = ECG184, NTE184

Примечания:
Чтобы получить более точное выходное напряжение, замените стабилитрон Z1 на 10В и R1 на 1кОм. Простая схема для питания вашего 9 вольтового девайса.
