Легкий мигающий дисплей для авто или компьютера.





Светящаяся точка бегает по плоскости, отлично украсит авто или компьютер.

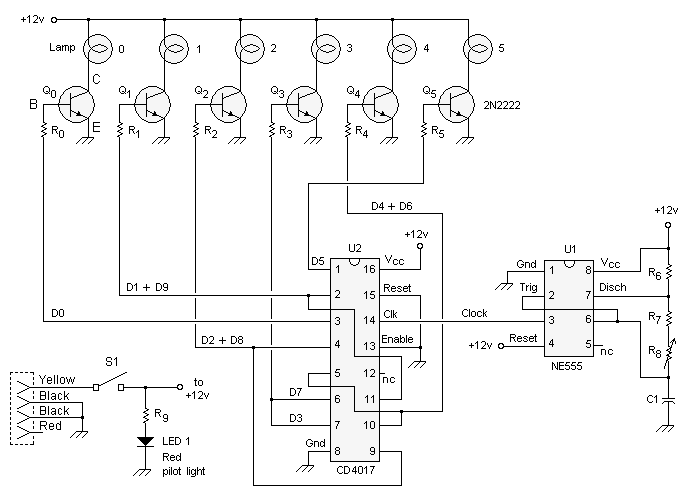

Список деталей



R0 / R 5 - 2,2 кОм резистор (шесть обязательно)
R6 - 2,2 кОм резистор
R7 - 1.0K Ом резистор
R8 - 5K Ом линейный потенциометр (для управления скоростью)
R9 - 1K Ом

С1 - три 4,7 мкФ параллельно

Лампа 0/5 - 50 мА 12 В постоянного тока панели света (шесть обязательно)
LED1 - красный индикатор

Q0 / Q5 - 2N2222 NPN транзистор (шесть обязательно)
U1 - NE555 таймер
U2 - CD4017 декадный счетчик декодера
S1 - однополюсной переключатель (для включения / выключения)

4-контактный разъем питания ПК (для 12v связи)
8-контактная панель для IC (для чипа таймера NE555)
16- контактная панель для IC (для CD4017 счетчика)
старый привод CD-ROM (для компьютера)

Порядок сборки



Найти старый привод CD-ROM, и отбросить все, кроме рамы и передней панели.

Установите шесть огней на передней панели.

Выберите печатную плату, подходящую для построения проекта.

Вы также можете использовать небольшую беспаечную макетную плату.

Обрежьте и смонтируйте плату в дисководе.

Установите световой блок в передней части.

Биполярные транзисторы 2N2222 имеют такую цоколевку.

Подключить питание на компьютера и завершите тестирование требуемого эффекта.

Закончите монтаж и наслаждайтесь!





Автор Барри Хансен
