Лазерный диодный драйвер



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Устройство Laser Diode Driver поможет вам безопасно управлять (постоянным током) видимым лазерным диодом 3 мВт.





Характеристики



· Входное питание - от 2,5 до 6 В постоянного тока

· Встроенный пресет для настройки текущего потока на лазерный диод

· Светодиодный индикатор включения питания

·Коннектор заголовка для легкого ввода питания и подключения модуля LASER DIODE

·Лазерный диод не входит в комплект

· Цепь разработана на Sanyo DL3148-025 LASER DIODE

·Размеры печатной платы 37 мм x 42 мм





СХЕМА

схема

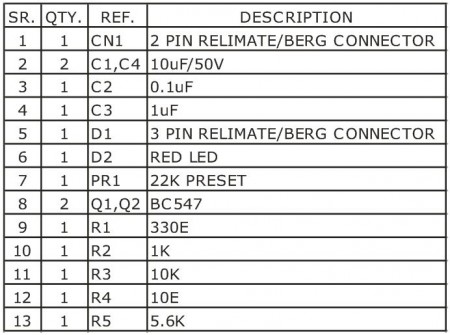

Список деталей

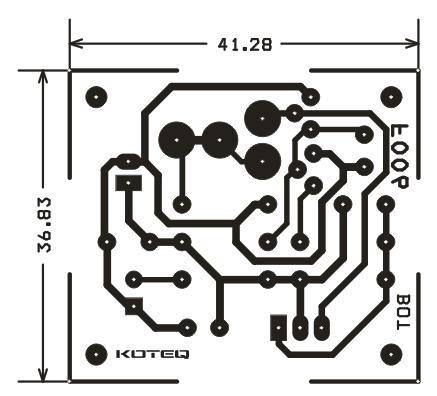

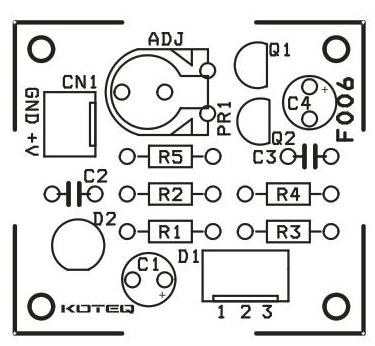

печатная плата

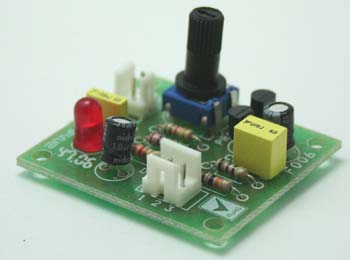

Готовый блок
