Лампа с питанием от USB






Простое решение светильника питающегося от USB, который осветит рабочий стол во время сбоев питания. Схема работает от 5 вольт, доступных с USB порта. Они проходят через ограничительный резистор R2 и транзистор Q1.



База транзистора Q1 заземлена через R1, который обеспечивает постоянное напряжение смещения вместе с D2. Диод D1 предотвращает обратное протекание тока от батареи. C1 используется в качестве фильтра.

Два белых светодиода используются здесь как лампы. LED D3 индицирует подключение с USB портом.







USB светильник

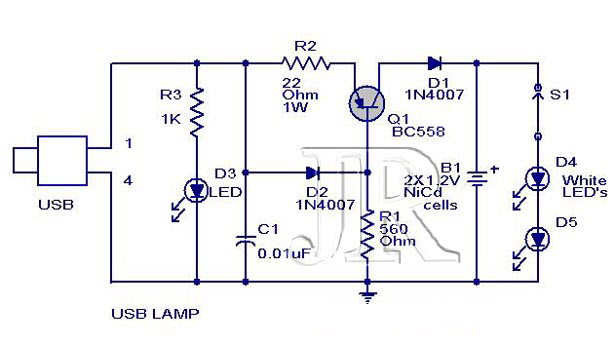

Лампа с питанием от USB схема





Примечания. USB порт выдает до 100 мА, поэтому не стоит перегружать схему большим количеством светодиодов. Перед подключением схемы проверьте полярность с помощью мультиметра.
