Кварцевый AM передатчик



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Вот схема передатчика AM средней мощности, который обеспечивает 100-150 мВт радиочастотной (RF) мощности. В основе схемы лежит кварцевый генератор. Кварц 10 МГц используется для создания высокостабильной несущей частоты. Звуковой сигнал от конденсаторного микрофона усиливается усилителем, построенным вокруг транзисторов T1, T2 и T3.



Усиленный аудиосигнал модулирует РЧ несущую, генерируемую кварцевым генератором, построенным на транзисторк T4. Здесь модуляция осуществляется через линию электропитания. Амплитудно-модулированный (AM) сигнал получается на коллекторе генерирующего транзистора T4.



Схема передатчика AM

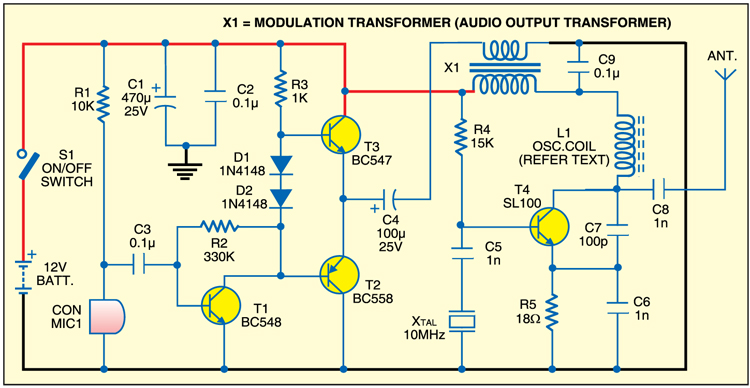

рис. 1: Схема передатчика AM



 Обмотка генератора

рис. 2: Катушка генератора



Трансформатор модуляции

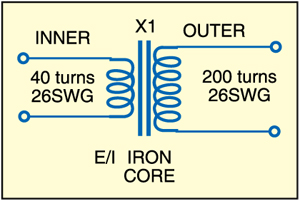

рис 3: Трансформатор модуляции



Используя соответствующую дипольную антенну и коаксиальный кабель, диапазон передачи сигнала может быть увеличен. Для максимального диапазона используйте чувствительную радиостанцию ​​с внешней проволочной антенной. Схема работает от батареи 9 В-12 В. Для катушки L1 генератора намотайте 14 витков провода 30SWG вокруг катушки индуктивности генератора радиоволн диаметром 8 мм с ферритовым буртиком (см. Рис.2).  Для трансформатора модуляции X1 вы можете использовать выходной аудиотрансформатор вашей старой транзисторной радиостанции или приемника.



В качестве альтернативы, вы можете сделать это с помощью ламинирования секционного трансформатора E / I с внутренней обмоткой, имеющей 40 витков провода 26SWG и внешней обмоткой, имеющую 200 витков 30SWG, как показано на фиг.3.



Прадип Г.
