Конвертер линии звукового сигнала



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Если вы работаете в профессиональном аудио поле, вы должны использовать симметричные линии для предотвращения гула и шума в пике сигнала. Схема представляет собой сбалансированный / несбалансированный конвертер. Профессиональное звуковое оборудование использует симметричные соединения 3-контактными XLR вилками и розетками с экранированным многожильным  кабелем. Но что делать если сигнал несбалансирован. В этом поможет данный преобразователь, который подключит несбалансированный вход для сбалансированных выходов и наоборот.

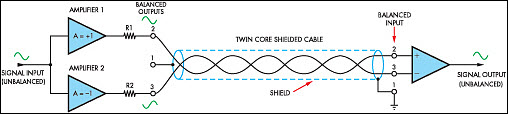

Блок-схема


Блок-схема показывает базовую компоновку. В принципе, аудио сигнал подается на два отдельных усилителя соединенных двумя сигнальными проводами (сигналы имеют противоположные фазы). В этом случае усилитель 1 имеет выходной сигнал, который находится в фазе с входом, а усилитель 2 имеет выход, в противоположной фазе с входным сигналом



Принципиальная электрическая схема



Полное выходное сопротивление каждого усилителя одинаково. В процессе работы, будет некоторый шум, хотя кабель экранирован.

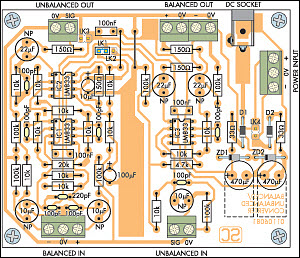

Компоновка элементов


На приемном конце сигнал в каждом из двух блоков вычитается для получения исходного аудиосигнала.



Характеристики:

Отношение сигнал-шум: -100dB по отношению к выходу 1V, 4.7kW.

Частотный диапазон: -3 дБ с частотой 2 Гц и 200 кГц.

Общее гармоническое искажение: менее 0,001% от 20 Гц до 20 кГц с входом 1V.

Обработка сигнала: зависит питания; требуется 30В или 15В ± 9В для RMS обработки сигнала.

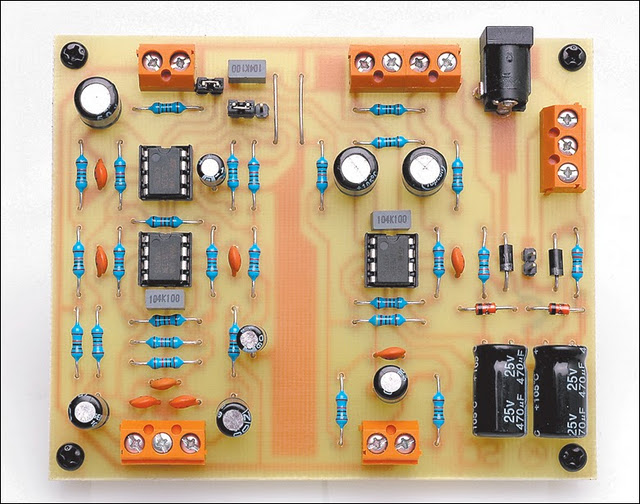

Готовая плата


Если один из выводов заземлен, то уровень сигнала после вычитания будет таким же, как и основной сигнал.
