Конвертер диапазона 432 МГц





Его принципиальная схема приведена на риc. 6. Конвертер содержит один каскад усиления радиочастоты, диодный смеситель, каскад усиления промежуточной частоты, гетеродин и умножитель частоты. Коэффициент шума конвертера —1,8 КТо.
Усилитель РЧ выполнен на транзисторе VT1. Входная цепь представляет собой укороченный четвертьволновый резонатор, подстраиваемый конденсатором С1. Нагрузкой усилителя РЧ служит фильтр из двух связанных резонаторов, пропускающих полосу частот 432... 434 МГц. В смесителе использован диод VD1. Сигнал промежуточной частоты выделяется контуром L5C9, который для расширения полосы пропускания зашунтирован резистором R4.
Усилитель ПЧ собран на транзисторе VT2, нагрузкой его является колебательный контур L6C12. С катушки связи L7 сигнал ПЧ подается через разъем XS2 на базовый радиоприемник. Напряжение питания усилителей РЧ и ПЧ стабилизировано параметрическим стабилизатором на стабилитроне VD2.
Гетеродин собран на транзисторе VT3. Кварцевый генератор работает на частоте 16,833 МГц. Это третья механическая гармоника частоты кварцевого резонатора ZQ1 (5,611 МГц). Следующий каскад на транзисторе VT4 — утроитель частоты. Его нагрузкой является контур L9C23, настроенный на частоту 50,5 МГц. Далее следуют три каскада удвоителей частоты. Контуром L10C26C27 выделяется частота 101 МГц, а контуром L11C30—202 МГц. Нагрузкой последнего удвоителя на транзисторе VT7 служит система из двух связанных укороченных резонаторов L13, L14. Это сделано для лучшей фильтрации выходной частоты 404 МГц. С резонатора L14 напряжение гетеродина подается через конденсатор С8 на смеситель.
Катушка L4 выполнена посеребренным проводом диаметром 0,5 мм. Она содержит 6 витков диаметром 3 мм с таким шагом, чтобы длина катушки составила




рис6


10 мм. Катушку L5 наматывают таким же проводом на кольце типоразмера К7Х4Х2 из феррита 20ВЧ2—она содержит 9 витков с отводом от 3-го витка, считая от нижнего по схеме вывода. Катушки L6 и L7 намотаны на таком же кольце, что и L5. Катушка L6 содержит 9 витков посеребренного провода диаметром 0,5 мм, a L7—3 витка провода ПЭВ-2 0,17. Катушки L8 и L9 тоже выполнены каждая на указанном ферритовом кольце: L8 содержит 16 витков провода ПЭВ-2 0,17 с отводами от 4-го и 9-го витков, считая от верхнего по схеме вывода, а L9 — 8 витков посеребренного провода диаметром 0,5 мм с отводами от 2-го и 5-го витков, считая от верхнего по схеме вывода. Кольца желательно



заранее покрыть слоем лака или клея БФ-2 и просушить.
Катушку L10 наматывают на кольце из фторопласта (полистирола или органического стекла) размерами 8Х4Х1 мм—она содержит 15 витков посеребренного провода диаметром 0,5 мм с отводами от 4-го и 11-го витков, считая от верхнего по схеме вывода. На таком же кольце и таким же проводом выполнена катушка L11 —она содержит 10 витков с отводами от 3-го и 7 го витков, считая тоже от. верхнего по схеме вывода. Катушку L12 наматывают, проводом ПЭВ-2 0,17 виток к витку на резисторе МЛТ-0,25 большого сопротивления (не менее 10 кОм) —всего 5 витков.

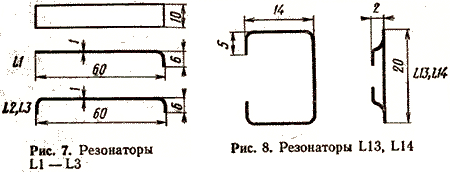

Резонаторы LI—L3 изготовлены из медных полос шириной 10 мм и толщиной 1 мм. Поверхность резонаторов желательно посеребрить. Конфигурация и размеры резонаторов приведены на рис. 7. Резонаторы L13 и L14 сделаны в виде рамок (рис. 8) из медной посеребренной проволоки толщиной 0,8 мм, размещеных
 над поверхностью платы на высоте 2 мм. Расстояние между рамками 5 мм.
Подстроечные и постоянные конденсаторы, а также постоянные резисторы — таких же типов, что и в предыдущем конвертере. Переменные резисторы — любой конструкции. Транзистор КТЗЮ! можно заменить другими маломощными СВЧ транзисторами, например КТ371, КТ372, КТ391. Вместо транзистора ГТ313Б можно использовать П416, ГТ308, ГТ328 с любым буквенным индексом. В гетеродине можно применить, кроме указанного на схеме, транзисторы КТ371А, а также КТ372, ГТ311, ГТ329 с любыми буквенными индексами. В смесителе можно использовать диод АД516 или в крайнем случае ГД508. Стабилитрон КС156А можно заменить на КС147А или КС162А, а Д814В — на Д810 или КС210А. Диод VD3 может быть любым, с прямым током не менее 50 мА и обратным напряжением более 12 В.

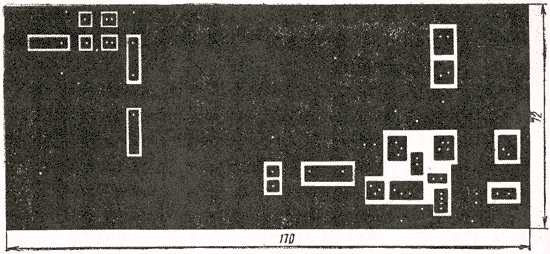

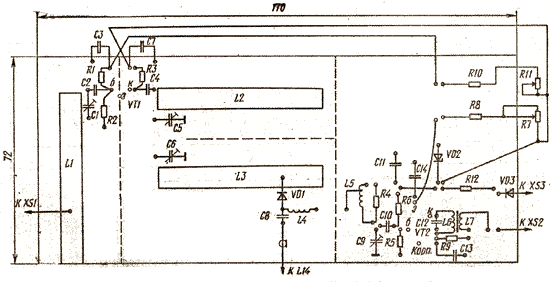

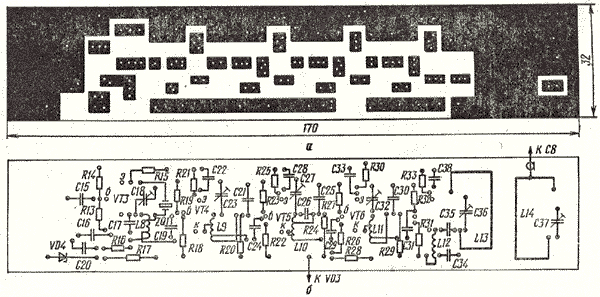

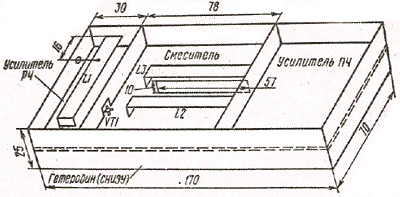

Конструктивно конвертер собран на двух печатных платах (рис. 9, 10), размещенных в корпусе из двухстороннего фольгированного стеклотекстолита (рис. 11). Как и в предыдущем конвертере, детали монтируют на вырезанных площадках фольги с одной стороны платы. Фольга с обратной стороны остается нетронутой.
Основную плату припаивают к боковым стенкам в середине так, чтобы корпус был разделен платой на две равные части. Со стороны площадок в корпус впаивают перегородки и резонаторы LI — L3. На боковых стенках в соответствующих отсеках устанавливают разъемы XS1—XS3 и переменные резисторы R7 и R11. Плату гетеродина устанавливают в отсеке с обратной стороны корпуса.
Настраивать конвертер начинают с проверки работы кварцевого генератора гетеродина. Он должен устойчиво генерировать на частоте 16,833 МГц. Затем настраивают умножитель покаскадно, измеряя напряжение (например, вольтметром ВК7-9) на базе последующего каскада и пользуясь соответствующим подстроечным конденсатором.
Измерителем частотных характеристик, например XI-7Б, надо настроить полосовой фильтр L2L3 так, чтобы он пропускал полосу частот от 432 до 434 МГц с некоторым провалом посередине. Входной резонатор L1 следует настроить по максимуму сигнала на выходе. Настройка усилителя ПЧ осуществляется подстройкой



рис9


рис10


рис11


контуров L5C9 и L6C12 и подбором резистора R4 до получения равномерной частотной характеристики в полосе частот от 28 до 30 МГц. Резистором R7 устанавливают необходимое усиление УПЧ. Выбирают его исходя из чувствительности применяемого базового приемника, но по возможности минимальным.
Дальнейшую регулировку ведут, подключив к гнезду XS1 измерительный генератор шума. Точка подключения части резонатора L14 к смесителю подбирается так, чтобы достигался по возможности больший коэффициент преобразования сигналов в смесителе и незначительно ухудшался коэффициент шума.
В заключение следует подбором резистора R11 установить такой ток коллектора VT1, при котором он будет усиливать устойчиво, без самовозбуждения, а коэффициент шума будет минимальным.
