Контроллер-удлинитель для RGB светодтодных лент



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Контроллер RGB  предназначен для подключения дополнительных лент к основным или запитывания с большим метражом.  У меня работает с 25-метровой бухтой. Совместим с пультом дистанционного управления RGB LED .

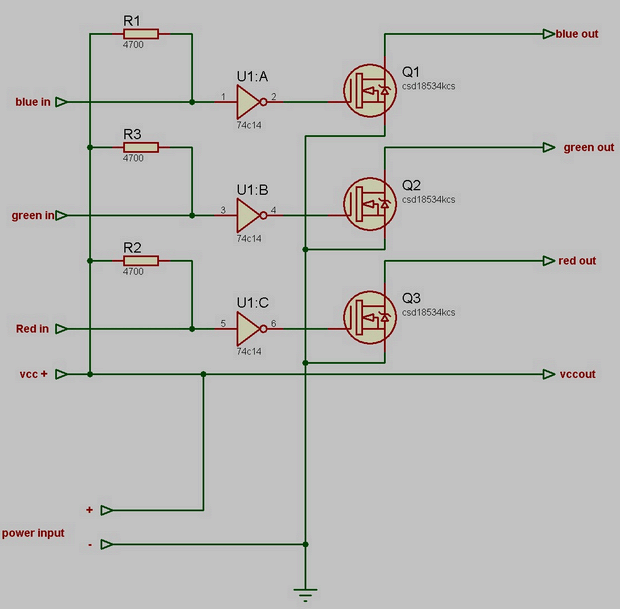

RGB-LED расширитель



Используются МОП - транзисторы N-канал  CSD18534KCS для экономии бюджета. Если есть, ставьте IRFZ44 или другие MOSFETs. R1, R2, R3 имеют сопротивление 4.7k

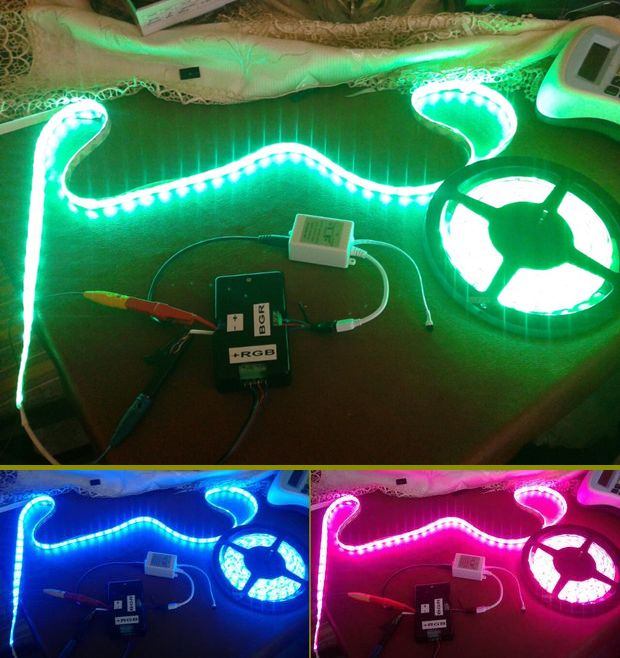

RGB-LED



RGB-LED-расширитель

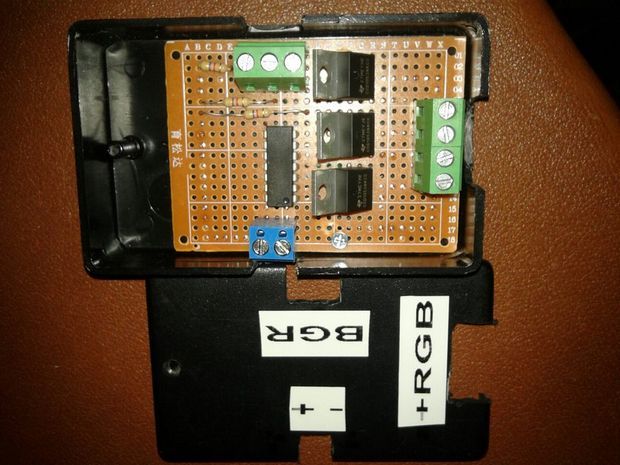

Контроллер в сборе
