Контроллер скорости и направления вращения двигателя постоянного тока



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Контроллер скорости и направления вращения двигателя постоянного тока на основе H-Bridge L293D и ИС таймера 555. 555 Генерирует PWM и L293D работает как драйвер вывода. 293D обеспечивает двунаправленный ток возбуждения до 600 мА на напряжение от 5 до 12 В. L293D включает в себя выходные диоды для защиты.



Характеристики



Питание от 5 до 12 В

Блокировка / включение

Частота ШИМ 5 кГц максимум

Высокий уровень помехоустойчивости

Защита от перегрева

Возможность выдачи выходного тока до 600 мА на канал

Линии управления / интерфейса доступны через разъем Berg

Разъем для подключения двигателя и питания

PR1: предварительная настройка скорости

SW1: 3-контактная перемычка и переключатель для изменения направления

CN1: вход питания двигателя постоянного тока от 5 до 12 В постоянного тока

Размеры 48,26 мм x 36,83 мм

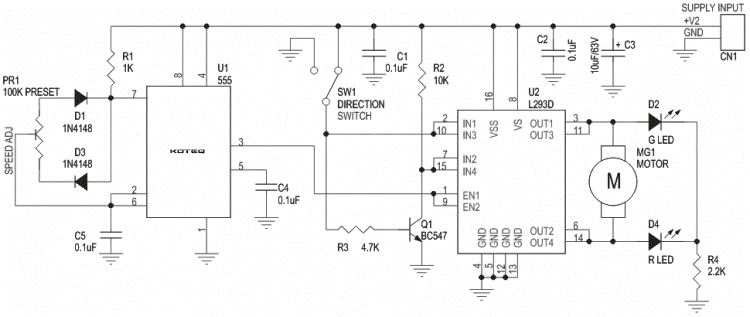

Схема



DC_Motor_Speed

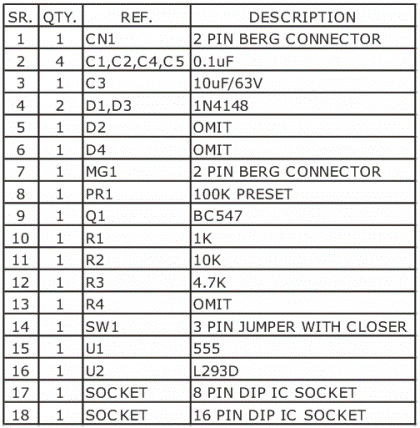

Список деталей



DC_Motor_Speed_Controller

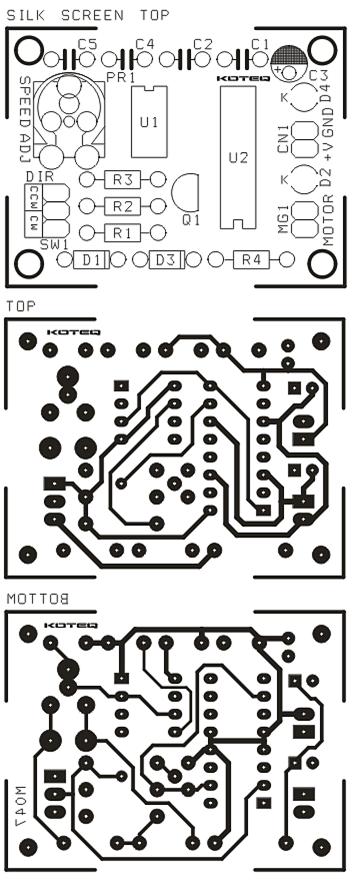

Печатная плата

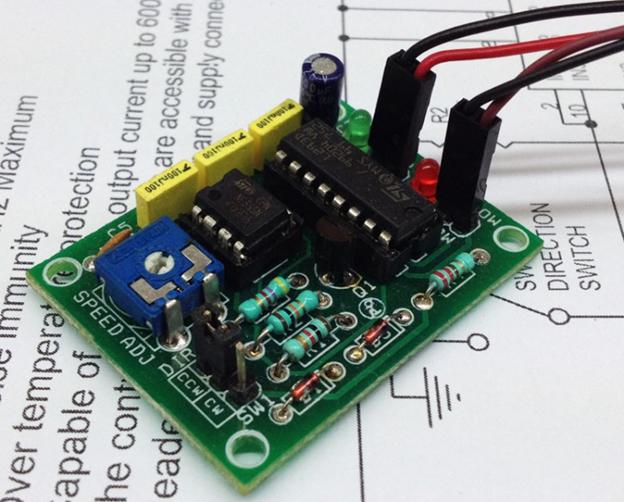

Фото



DC_Motor_Speed_Controller_IMG
