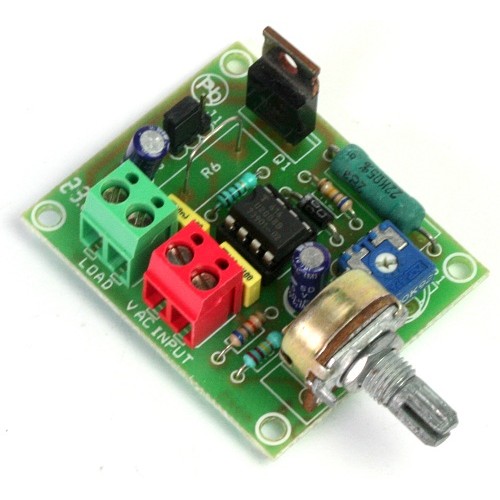

Недорогой драйвер управления фазой обратной связи по току на базе микросхемы U2008 по биполярной технологии. Он позволяет обнаруживать ток нагрузки, а также фазовое управление с компенсацией сетевого напряжения. Предпочтительным применением является управление двигателем с обратной связью по току нагрузки и защитой от перегрузки.
Характеристики
Питание: 230 В перем. тока
Нагрузка: до 500 Вт (требуется теплоотвод для более высокой нагрузки)
Перемычка J1 Выбор: A-Load Current Compensation или B-Soft Start
PR1: предустановка для управления фазой (регулировка тока скачка)
P1: Уставка потенциометра

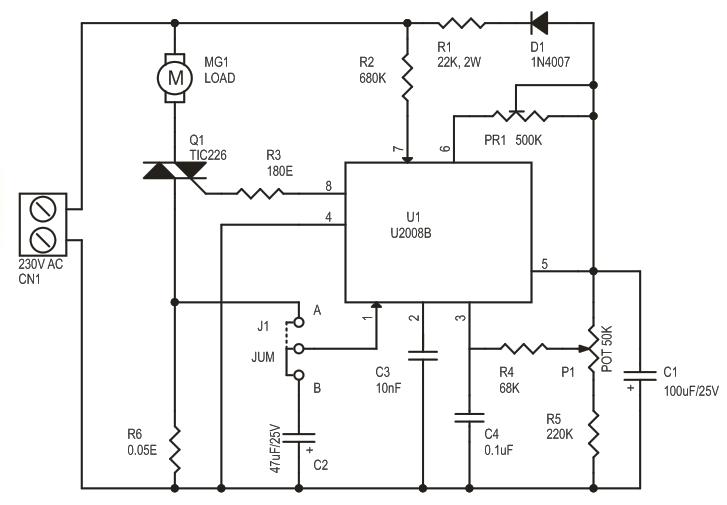

Схема

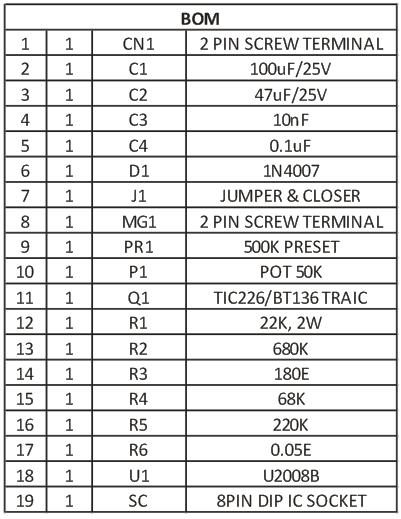

Список деталей

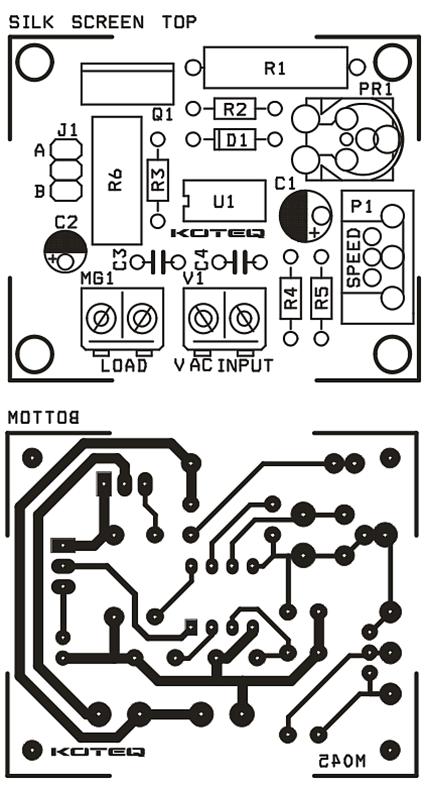

Печатная плата
