Контроллер шагового двигателя с помощью A3952S



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Используя контроллер шагового двигателя A3952S (разработанный Allegro MicroSystems), мы можем разработать очень простую и полезную схему драйвера двигателя, которая может использоваться во многих электронных приложениях. Контроллер шагового двигателя A3952S способен к непрерывным выходным токам до 2 А и диапазону рабочих напряжений до 50 В. Внутренняя фиксированная схема отключения тока без выключения может использоваться для регулирования максимального тока нагрузки до требуемого значения. Терминал MODE можно использовать для оптимизации производительности устройства в микрошаговых / синусоидальных приводах шагового двигателя.




A3952S Шаговый мотор-контроллер

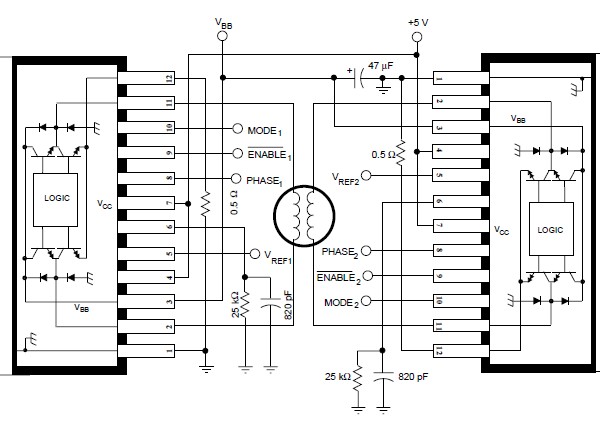

Когда средний ток нагрузки увеличивается, режим медленного затухания используется для ограничения потерь переключения в устройстве и потерь железа в двигателе. Тепловые характеристики в приложениях с высокими токами нагрузки и / или высокими рабочими циклами могут быть улучшены путем добавления внешних диодов параллельно с внутренними диодами. Во внутренних приложениях с медленным расходом PWM необходимо добавить только два верхних (обратных) диода. Для внутренних быстродействующих PWM или внешних входных PWM-приложений PHASE или ENABLE все четыре внешних диода должны быть добавлены для максимального снижения температуры перехода. Как вы можете видеть на принципиальной схеме, эта схема драйвера шагового двигателя требует двух схем A3952S и других нескольких дополнительных электронных компонентов.
