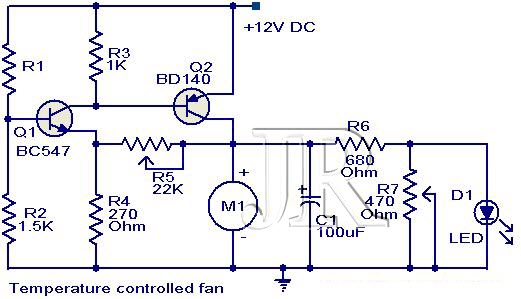

Блок состоит двух транзисторов, чтобы контролировать скорость вентилятора постоянного тока 12 В, в зависимости от сопротивления термистора (R1).
Когда температура повышается базовый ток Q1 (BC 547) увеличивается, что в свою очередь уменьшает напряжение на коллекторе.
Поскольку коллектор Q1 соединен с базой транзистора Q2 (BD 140), уменьшение напряжения на коллекторе Q1 будет смещать Q2 и скорость двигателя увеличится. Кроме того, яркость светодиода будет пропорциональна скорости двигателя.
R1 может быть 15K на 20 ° C, NTC термистор. M1 двигатель вентилятора 12V, 700mA. Конденсатор С1 должен быть рассчитан на 25V. Схема может питаться от аккумулятора или постоянного тока питания 12V.
