Схема компрессора, показанная на приведенной ниже схеме, может обеспечить согласованный выход 1,4 В PP по всему диапазону 60 дБ, что очень полезно для стабилизации уровня звука / объема. В качестве основных компонентов в этой схеме используется операционный усилитель 741 и JFET.

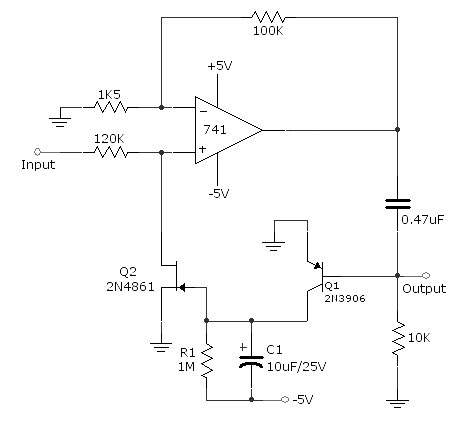

Вот схема
При диапазоне входного сигнала от 20 мВ до 2оВ эта схема имеет время задержки 0,4 с (время затухания)? и время отклика 1,2 мс (время атаки). JFET используется как? управляемый напряжением резистор в пико-детектирующем контуре управления 741 операционным усилителем.
