Компактный трех транзисторный регенеративный приемник АМ



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Компактный трех транзисторный, регенеративный приемник с фиксированной обратной связью. В принципе это похоже на радиосхему с ZN414, которая теперь недоступна. Конструкция проста, чувствительность и селективность приемника хороши.

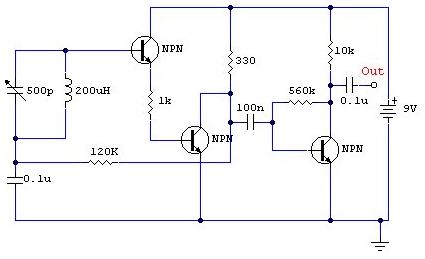

Схема приемника AM






Все транзисторы общего назначения должны работать в этой схеме, я использовал три транзистора BC109C в своем прототипе. Настройка настроена на среднюю волну. Я использовал ферритовый стержень и тюнинг-конденсатор со старого радио, настроенного с 550 до 1600 кГц. Q1 и Q2 образуют составную пару транзисторов с высоким коэффициентом усиления и очень высоким входным импедансом. Это необходимо для того, чтобы не загружать контур резервуара чрезмерно. Резистор 120k обеспечивает регенеративную обратную связь, между выходом Q2 и входом схемы бака, а его значение влияет на общую производительность всей цепи. Слишком большая обратная связь, и схема станет неустойчивой, создавая «воющий звук». Недостаточная обратная связь и приемник становятся «глухими». Если цепь колеблется, то значение R1 может быть уменьшено; попробуйте 68k. Если есть недостаток в чувствительности, попробуйте увеличить R1 до 150k. R1 также может быть заменен фиксированным резистором, например, 33k и предустановленным резистором 100k. Это позволит регулировать чувствительность и селективность приемника. Транзистор Q3 имеет двойную цель; он одновременно выполняет демодуляцию несущей RF, одновременно усиливая звуковой сигнал. Уровень звука зависит от мощности принимаемой станции, но у меня обычно 10-40 мВ. Это будет напрямую управлять наушниками с высоким импедансом или может быть подано в подходящий усилитель. Все соединения должны быть короткими, подходящими являются плакаты veroboard или tagstrip. Тюнирующий конденсатор имеет фиксированные и подвижные пластины. Подвижные пластины должны быть подключены к «холодному» концу контура резервуара, это основа Q1, а неподвижные пластины - к «горячему концу» катушки, к которой относятся R1 и C1. Если соединения на конденсаторе меняются на противоположные, то перемещение руки около конденсатора вызовет нежелательную стабильность и колебания.



Наконец, вот некоторые проверки напряжения от моего макета прототипа. Это должно помочь в определении рабочей схемы: Все измерения сделаны с использованием новой 9-вольтовой батареи и трех транзисторов BC109C относительно отрицательной клеммы аккумулятора.

Q1 (b) 1,31 В
Q2 (b) 0,71 В
Q2 (c) 1,34 В
Q3 (b) 0,62 В
Q3 (c) 3,87 В
