Компактная DJ станция





Небольшой портативный диджейский пульт питается от внешнего адаптера питания 9В постоянного тока или от батареи 9В. Смеситель имеет два стерео входа фоно и два стерео линейных входа и имеет один смешиваемый канал. Также вход  для микрофона и основной выход с регулируемым усилением стерео.  Мониторинг наушников включает в себя переключатели  для выбора канал 1,  канала 2 или Master Channel.

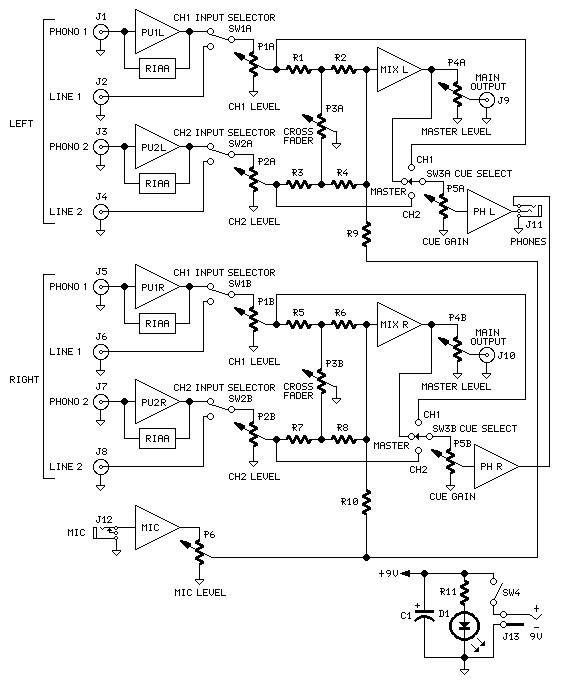

DJ Station



Детали

 P1, P2, P4, P5____22K Dual Gang Вход потенциометры

 P3_____________22K Dual Gang Линейный потенциометр

 P6_____________22K Вход потенциометра

 R1 в R10______30K 1/4W 1% или 2% резисторы

R11_____________1K 1/4W Резистор

 C1___________2200μF 25V электролитический конденсатор

 D1_____________3mm.  или 6 мм.  красный светодиод

 J1 в J10______RCA аудиовход

 J11____________6mm.  или 3,5 мм.  Стерео-разъем

 J12____________6mm.  или 3,5 мм.  Моно-разъем

 J13____________Mini Гнездо DC

 SW1, SW2________DPDT тумблеры или переключатели

 SW3____________2 полюсной или поворотный переключатель

 SW4____________SPST переключить



Источник сигнала можно выбрать с помощью SW1 для канала 1 и SW2 для канала 2. Подвижным магнитом dj pickup должны быть подключены к Phono 1 и 2, в то время как проигрыватели компакт-дисков, плееры, магнитофоны, ПК Аудио выходы и т.п. могут быть подключен к линии 1 и 2. После контроля отдельный уровень для каждого канала (P1 и P2), два входящих звуковых сигнала смешивают в кроссфейдере с помощью Р3 и сетью, связанной резисторами. Кроссфейдер смешивает оба канала при той же интенсивности, когда установлено в среднем положении. Когда Р3 полностью повернут , работает только канал 1 (сигнал присутствует на основных выходных, в то время как канал 2 заглушен). С другой стороны, сигнал канала 2 подается на главный выход и канал 1 приглушается. P6 регулирует уровень сигнала после усиления модуля микрофона усилителя и подает слева и справа в Mixer усилителя (через R9-R10). Таким образом, голос говорящего будут воспроизведен в центре звуковой сцены. Стерео усилитель для наушников с регулировкой усиления нужен для мониторинга. Из-за низкого тока утечки (около 13 мА , в среднем), 9В батареи работать удовлетворительно для питания всей станции.
