Комбинированный источник контрастности и подсветки для LCD дисплея



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

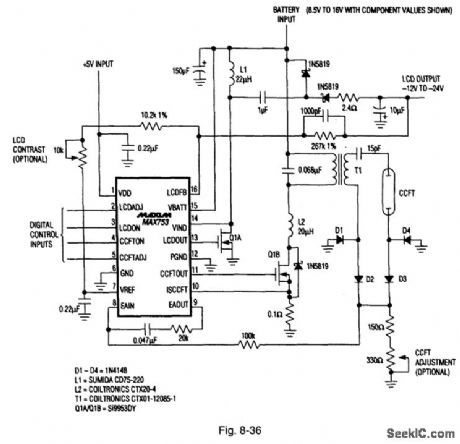

На рисунке показан MAX753, подключенный для обеспечения как контраста, так и подсветки для ЖК-дисплеев.








Контрастное напряжение постоянного тока (от -12 В до -24 В) генерируется с гибридом регулятора накачки плюс насос зарядки под наблюдением встроенного пятибитового ЦАП, что позволяет осуществлять микропроцессорное управление яркостью. Цепь работает в диапазоне от 6 до 20 В, потребляет ток покоя 3 мА и способен на 3 Вт. MAXIM ENGINEERING JOURNAL, VOL. 3, 1994, P. 53.
