Клаксон для автомобильчика



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Подходит для моделей и игрушек.  Питание 6-12 В постоянного тока. Схема воспроизводит звук современных автомобильных клаксонов. Чтобы получить реалистичный звуковой сигнал автомобиля, необходимы два разных тона, смешанных друг с другом, и промежуток, который они должны сформировать. Реализовано двумя 7555 CMOS таймерами IC, подключенными как нестабильные мультивибраторы и генерирующие квадратную волну около 440 Гц и 523 Гц соответственно. Эти частоты должны быть довольно точными, поэтому необычные значения, необходимые для синхронизирующих резисторов, получают путем последовательного подключения двух стандартных резисторов.

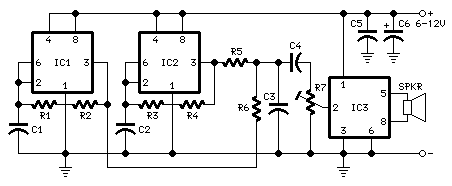

Клаксон схема

Принципиальная электрическая схема:



Детали:

R1______________68K 1 / 4W Резистор
R2_______________2K2 1 / 4W Резистор
R3______________56K 1 / 4W Резистор
R4_______________3K3 1 / 4W Резистор
R5, R6 ____________ 4K7 1 / 4W Резисторы
R7______________10K 1 / 2W Триммер
C1, C2 ___________ 22nF 63V Полиэфирные конденсаторы
C3, C5 __________ 100nF 63V Полиэфирные конденсаторы
C4_______________1nF 63V Полиэфир Или керамический конденсатор
C6 _____________ 220 мкФ 25 В электролитический конденсатор
IC1, IC2 _________ 7555 или TS555CN ICM таймера
IC3__________TDA7052 Аудио усилитель мощности IC
SPKR___________8 Ом громкоговоритель



Квадратные частоты, генерируемые IC1 (440 Гц) и IC2 (523 Гц), смешиваются через R5 и R6 и формируются с помощью C3, C4 и R7, чтобы получить более реалистичный тон. Полученный композитный звуковой сигнал, наконец, отправляется на усилитель мощности IC3, который, в свою очередь, управляет громкоговорителем. R7 следует отрегулировать, чтобы получить удовлетворительный выходной уровень. Громкоговоритель может иметь любую форму и диаметр. Очевидно, что он должен выдерживать мощность не менее 1 Вт, если используется усилитель мощности TDA7052 Audio. В любом случае попробуйте устройство хорошего размера, чтобы получить наилучшие результаты.



TDA7052 IC был использован, потому что он включает минимальное количество деталей и имеет очень хорошую производительность. Желая использовать другой усилитель мощности, вы можете выбрать менее мощный, к примеру LM386. Для более мощного усилителя вы можете использовать TDA2003 10W Car Audio Audio Amplifier IC или TDA1516BQ 24W BTL Car Power Power Amplifier IC.
