Калибровка мультиметра на 50 Гц

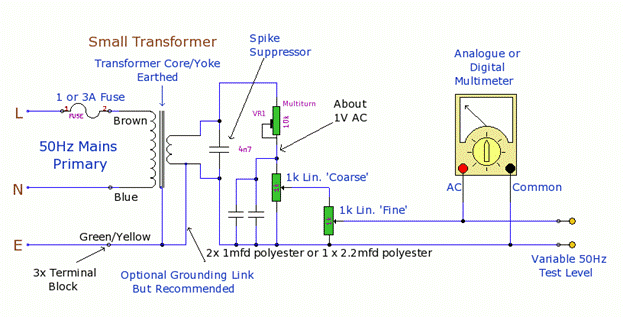

Схема грубо говоря заменяет НЧ генератор. Если такового нет. Работает на частоте 50 Гц переменного тока (от вольт до милливольт).

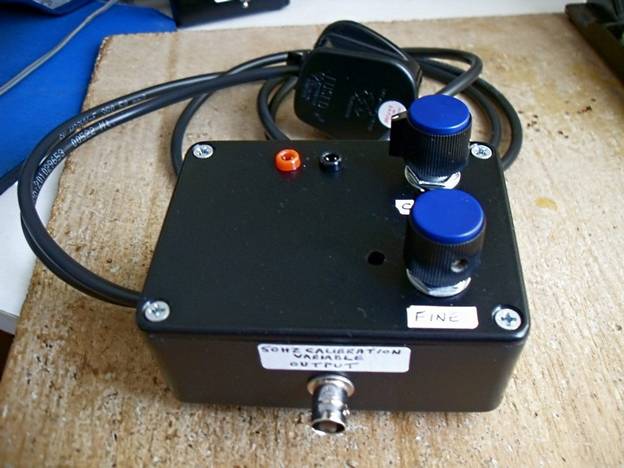

Общий вид



Установки «грубо / точно»

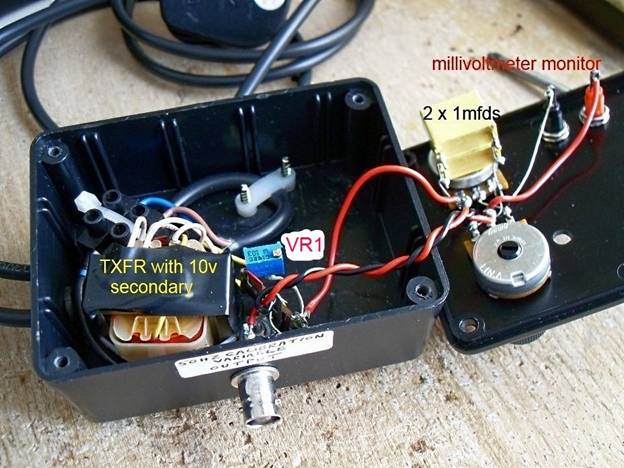

Крепление и компоновка  элементов



Небольшое сетевой трансформатор обеспечивает максимальное напряжение  10В ~ от вторичной обмотки через сеть переменным резистором. Входящий шунт  фильтруется 4.7n керамическим конденсатором. AC питает переменнвй резистор VR1, который устанавливает пониженное базовое напряжение , все это поступает на резисторв 1к , которые помечены как «грубая» и «тонкая» настройки. Чтобы улучшить сигнал к более приемлемой синусоидальной форме, и для низкочастотной фильтрации применяем конденсаторы 2,2 mfd или двух 1mfd полиэфирных конденсаторов, соединенных параллельно как показано. Включите устройство в сеть. Затем поверните VR1 быстро по часовой стрелке чтобы было минимальное сопротивление. После чего  медленно поворачивайте VR1 против часовой стрелки вниз, чтобы проверить  диапазон с шагом 2,5 В.  Для точности останавливаемся на каждые  0.5v. Можно градуировать на меньшие значения к примеру от 0,5 В до 1v AC, используя переменные резисторы (грубо / точно).

Испытания показали, что точность соответствует 95% , что неплохо для такой безделушки.
