Как установить Bluetooth-модуль на стереосистему



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Многие качественные стереосистемы с великолепным звуком имеют один маленький недостаток – отсутствие Bluetoth, который впрочем, легко исправляется.






А исправляется он с помощью покупного Bluetooth-модуля и нехитрых действий, описанных в данном руководстве.



Компоненты и материалы

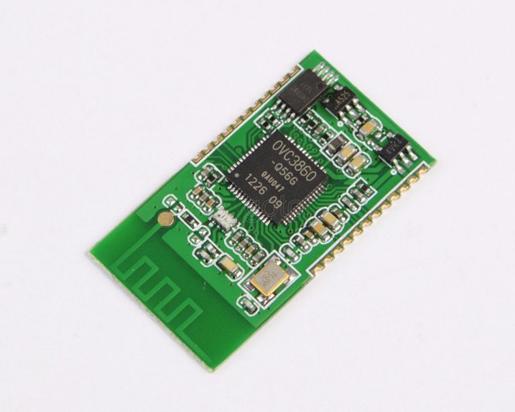

  • модуль Bluetooth xs3868

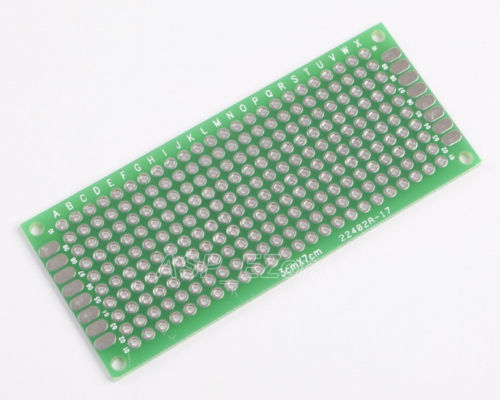

  • печатная плата 3×7см
  • электролитический конденсатор на 470μF
  • лапки-коннекторы
  • паяльник и припой
  • провода





Сборка платы

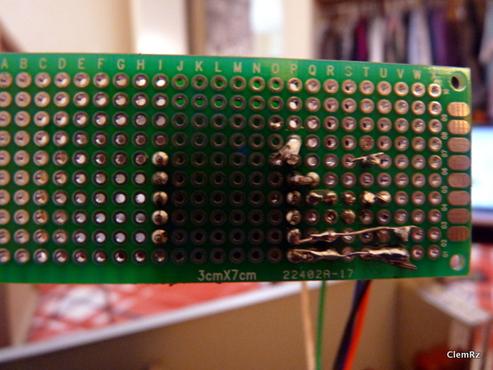

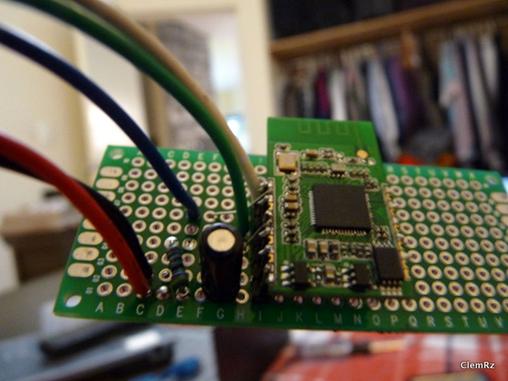

Посредством лапок-коннекторов припаиваем модуль к плате. Далее ориентируясь на представленную схему припаиваем конденсатор и 5 проводов:

• красный на вывод «+5В»
• черный на вывод «земля»
• белый к выводу AGND
• синий — вывод R
• зеленый -L



Усилитель

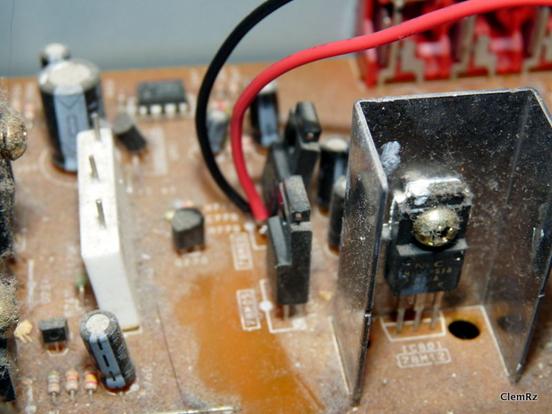

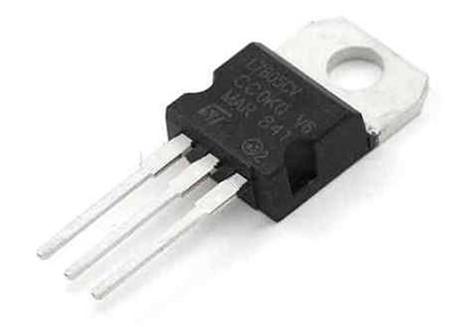

Проверяем, что стереосистема отключена от сети и открываем крышку корпуса. Далее ищем любой регулятор напряжения на 5В, такой же как на картинке, он должен быть поблизости от разъемов RCA.



Установка платы

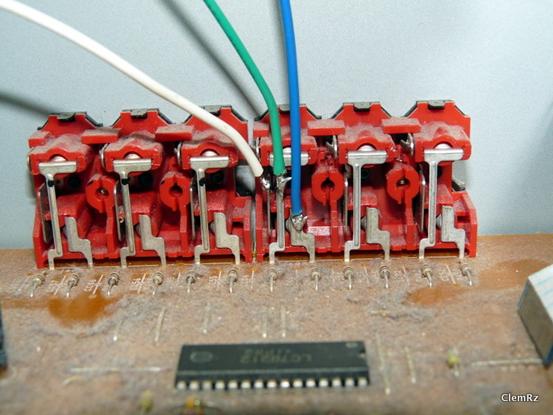

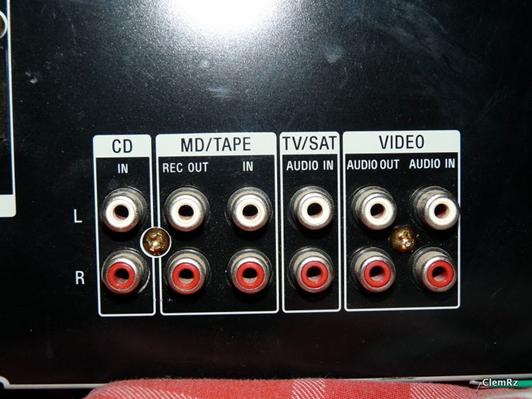

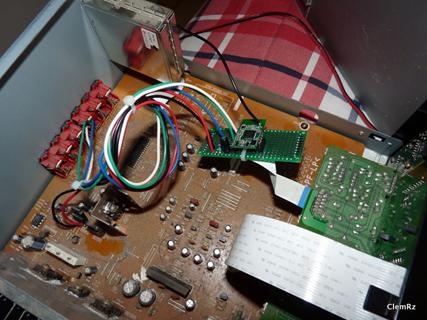

Сигнальные провода (AGND, R, L) от модуля припаиваем соответственно к контактам входа RCA стереосистемы. А провода питания от модуля припаиваем к регулятору напряжения (в моей системе: черный к среднему контакту, красный к правому).



Антенна

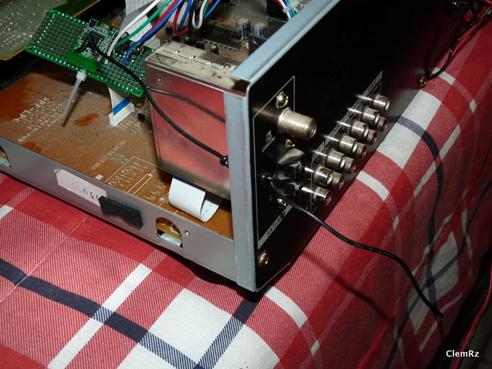

К модулю допаиваем провод-антенну и выводим ее из стереосистемы. Затем соблюдая ТБ, тестируем подключение. Если все отлично, отключаем систему от питания, крепим плату с модулем и закрываем крышку корпуса. Если что-то не так, то проверяем качество пайки, правильность сборки схемы и т.д., то есть, устраняем неполадки. Замечу, что провод для антенны лучше взять экранированный, который будет защищать сигнал от излучения самой системы.
