Кабельный тестер





Схема была разработана, чтобы прозвонить микрофонный кабель XLR на обрыв, который трудно найти с помощью мультиметра. Схема может проверить кабели с четырьмя жилами. Может работать от батареи 9В, в этом случае регулятор 7805 может быть опущен.



Чтобы проверить кабель, подключить его между двумя сокетами и нажмите переключатель S2, который сбрасывает все четыре защелки в IC1, установив их на низком уровне. Включаются все четыре светодиода.

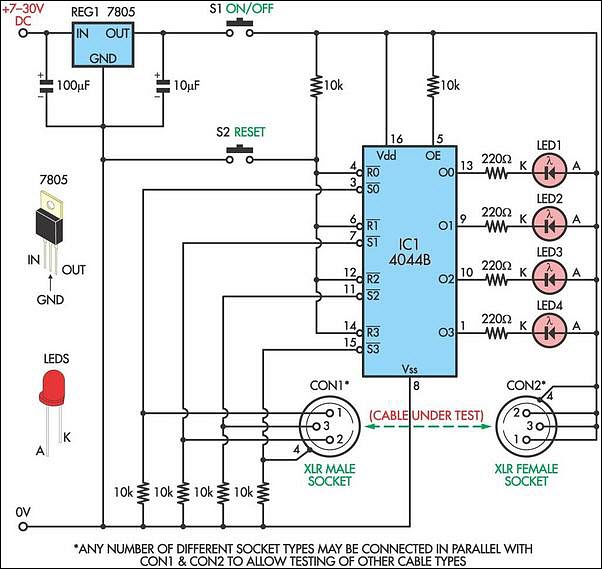

Кабельный тестер схема

Кабельный тестер схема




При исправном кабеле (контакты 3, 7, 11 и 15) будет выведен высокий логический уровень и соответствующий индикатор будет гореть. Разрыв соединения в кабеле приведет к низкому уровню, соответствующий светодиод будет выключен. Поскольку схема с защелкой, легко определить даже самые мелкие разрывы просто сгибая и скручивания кабеля вверх и вниз по длине, пока один из светодиодов не выключится. Чтобы проверить различные типы кабелей, просто подключите соответствующие гнезда параллельно или в место XLR разъемов.



Автор: Эшли Доусон
