Изолированный полный дуплекс RS232C





Схема интерфейса, который электрически изолирует TxD и RxD последовательного порта.

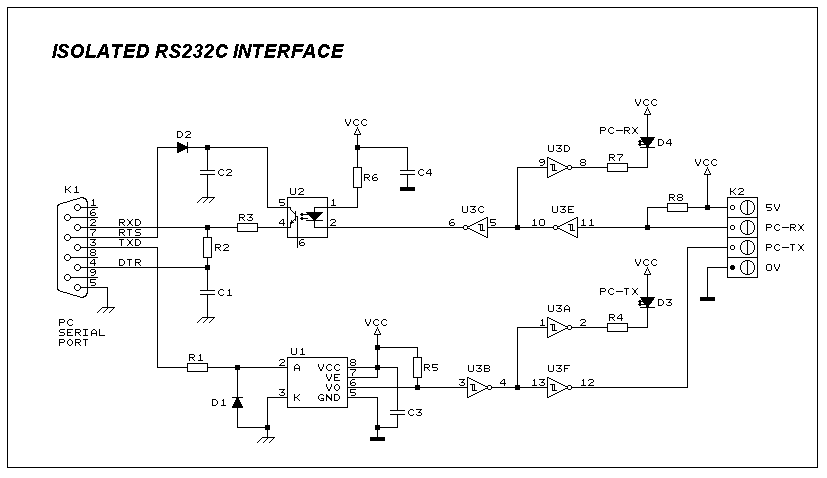

Рисунок 1: Схема изолированного интерфейса RS232C



Изолятор предназначен для обеспечения электрической изоляции между компьютером и оборудованием, подключенному к его последовательному порту. Это может быть необходимо, когда система работает в совершенно другом уровне напряжения, или когда не нужны контуры заземления.

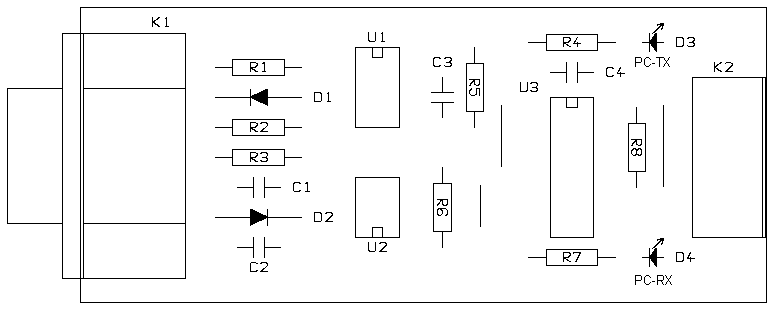

Рисунок 2: Компоненты изолятора

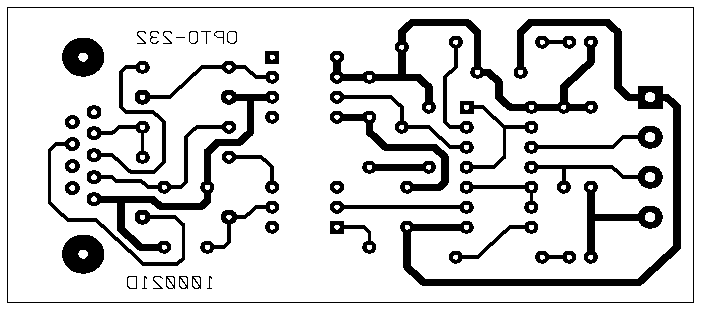

Рисунок 3: Дорожки изолятора PCB



Детали.

1 2 С2, С1 470nF
2 2 С3, С4 100 нФ
3 2 D2, D1 1N4148
4 2 D4, D3, красный светодиод 3мм
5 1 К1 DB9
6 1 К2
7 1 R1 1K
8 1 R2 1K5
9 1 R3 100R
10 2 R4, R7 680R
11 2 R5, R8 4K7
12 1 R6 270R
13 1 U1 6N137
14 1 U2 CNY17-3, 4N37
15 1 U3 74HC14
