Изолированный цифровой переключатель ON / OFF для нагрузки AC



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

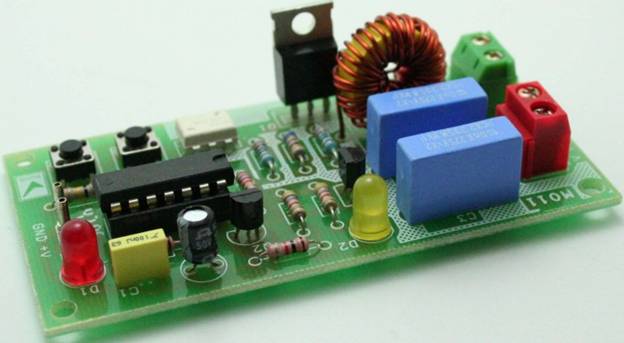

Устройство включения / выключения нагрузки переменного тока Контроллер предлагает простое управление переключателем вкл. / Выкл. С двумя тактовыми переключателями.



Характеристики



Входное напряжение - 12 В постоянного тока при 40 мА

Мощность - до 500 Вт - 230 В перем. Тока

Встроенный тактильный переключатель для управления ON / OFF

Светодиодный индикатор питания

Клеммный разъем питания (PBT) и контактные выводы для удобного подключения входа / выхода

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 44 мм x 86 мм

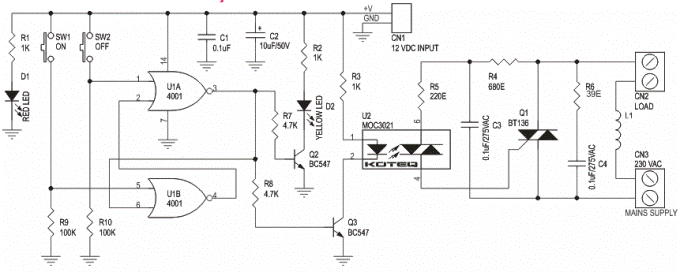

Схема



AC_Load_Switch_SCH

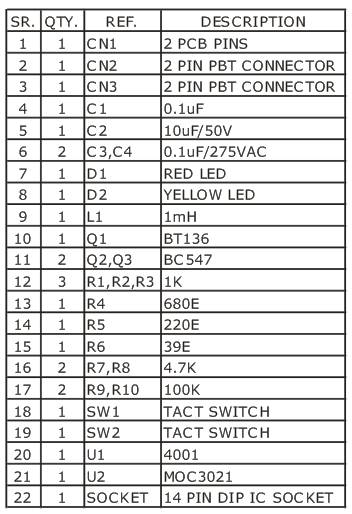

Список деталей



AC_Load_Switch_BOM

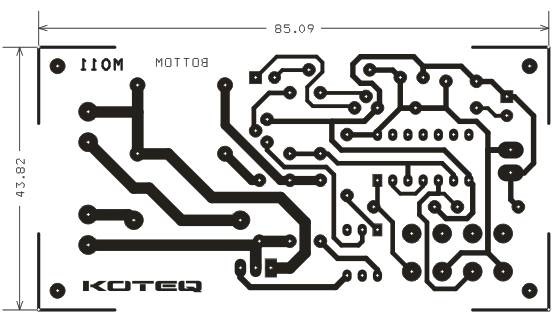

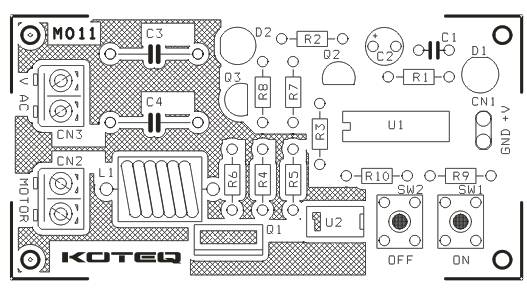

Печатная плата





AC_Load_Switch_M011
