Измеритель деформации



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Измеритель деформации показывает, является ли деформация сжатием (уменьшение длины) или растяжением (увеличение длины), когда объект , такой как распорка на кране, меняет свою форму. Штамм воспринимается тензодатчиком, который приклеивается к тестируемому объекту. Изменение сопротивления тензодатчика приводит к изменению показания счетчика. Для этой цели можно использовать аналоговый или цифровой измеритель, такой как вольтметр, который имеет полномасштабное отклонение 1 В постоянного тока. Но лучше использовать цифровой мультиметр.

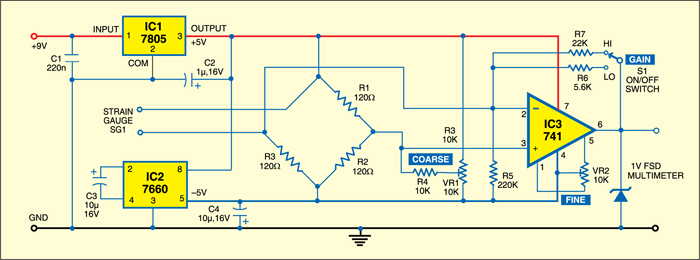

Схема показывает, как одиночный ОУ-усилитель IC 741 (IC3) усиливает выход из трех резисторов (от R1 до R3) и тензодатчика SG1. Поскольку номинальное сопротивление тензодатчика, рекомендованного для этой схемы, составляет 120 Ом, каждый из резисторов R1-R3 должен иметь значение 120 Ом. Резисторы также должны иметь допуск не более 0,1%, так что любое изменение температуры не вызывает нежелательных изменений в показании счетчика. Когда тензодатчик установлен, переменные резисторы VR1 (грубое управление) и VR2 (тонкое управление) настроены так, чтобы дать нулевой показатель на мультиметре. (Это нулевое напряжение может быть любым удобным напряжением, например, 1,5 В, и не обязательно источником нулевого напряжения для схемы.)



Если показание счетчика увеличивается, это указывает на то, что тензодатчик подвергается увеличению длины (растягивающей деформации) , Если показание счетчика уменьшается, тензодатчик испытывает уменьшение длины (деформация сжатия). Используя переменный резистор VR2, вы можете настроить чувствительность операционного усилителя (IC3) Напряжения питания +5 В и -5В, обеспечиваемые стабилизаторами напряжения IC1 и IC2, соответственно, обеспечивают стабильные показания на счетчике. ОУ усиливает выход моста Уитстона. Используйте подходящие гнезда для печатных плат, для подключения тензометра к мультиметру, батарее и тензометру.



схема деформации измеритель



Измеритель деформации должен быть настроен таким образом, чтобы при деформации тензодатчика напряжение на выходе составляло около 0,5 В. Если пластиковая лента изогнута так, что тензодатчик становится немного длиннее (растягивающее напряжение), выходное напряжение должно увеличиваться и, если он будет изгибаться таким образом, что тензодатчик станет немного короче (сжимающее напряжение), выходное показание должно уменьшаться. Настройка выполняется путем регулировки многозаходных триммеров VR1 и VR2.



Действуйте следующим образом:


1. Установите мультиметр в диапазон от 0 до 5 В постоянного тока.
2.Нажмите S1 в положение «LO».
3. Отрегулируйте VR1 и VR2 до тех пор, пока показание вольтметра не достигнет + 0,5 В.
4.Проверьте, изменяется ли показание вольтметра, когда вы сгибаете пластиковую ленту.
5. Переключите мультиметр в диапазон 1 В, снова согните полосу и отметьте ответ. Если ответ не достаточно чувствителен, поверните переключатель S1 в положение «HI». Отрегулируйте VR1, чтобы убедиться, что показания находятся в пределах диапазона. Вы можете увеличить коэффициент усиления, увеличив значения резисторов R6 и R7.



Raj k. Gorkhali
