Изготовление «универсального» динамика



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Нам понадобится четыре 8Ω маленьких динамика, чтобы сделать эквивалент нагрузкам 4 Ω, 8 Ω, 16 Ω, 24 Ω и 32Ω. Соединение каждого громкоговорителя должно быть различным, поэтому необходимо предусмотреть переключатель. Общий размер корпуса так называемой колонки составит: ширина 124mm, высота 122 мм, глубина 40 мм.

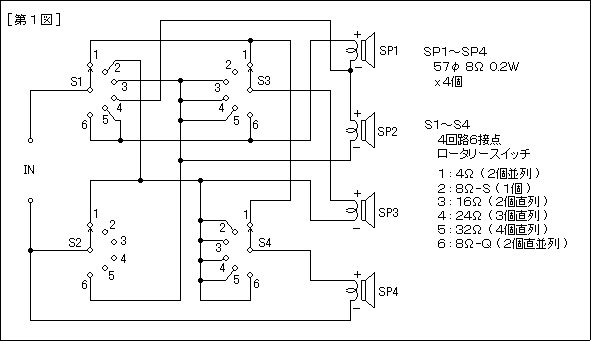

Схема выглядит следующим образом. 8Ω динамик четыре соединения, переключающиеся поворотным переключателем из 4 секций и 6 контактов. Есть два режима S –один 8ohms динамик  и Q - 8ohms (два подсоедены параллельно).

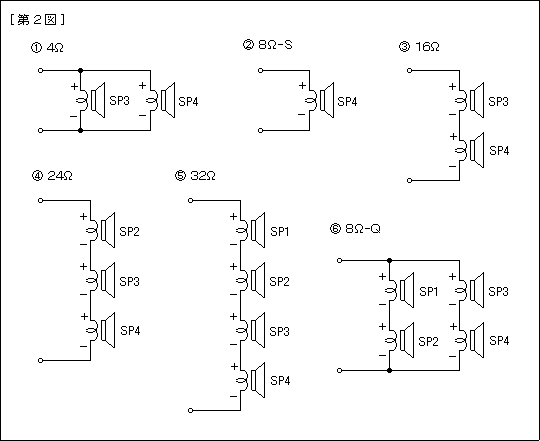

Подключения динамиков в каждом режиме показаны на втором рисунке.





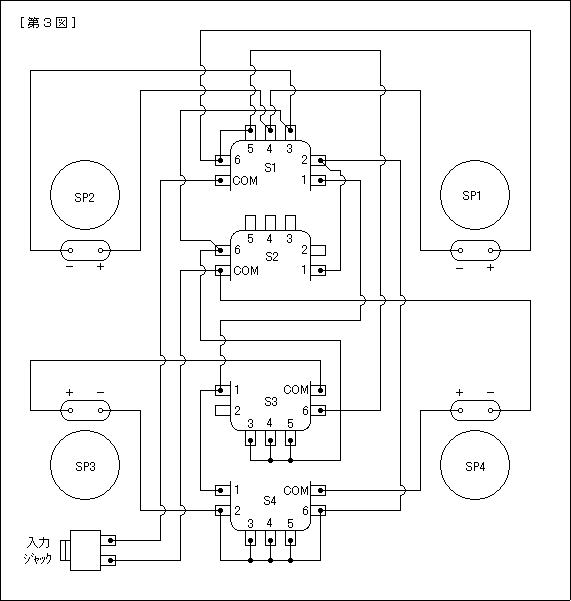

Переключатель использованный в оригинале конструкции - SRN2046S.

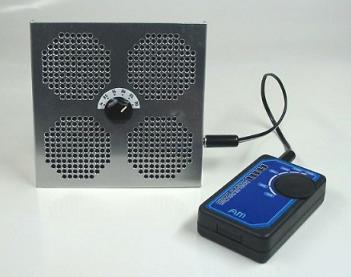

Я пытался подключиться к AM радио, через выход наушников.





При 8 Ом (1 шт динамик) звук резал уши. Но теперь, используя 32Ω,  получил достаточный объем и хорошее качество звука.
