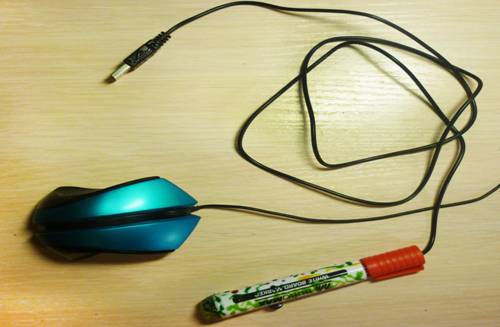

Из компьютерной мышки ручка для рисования



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

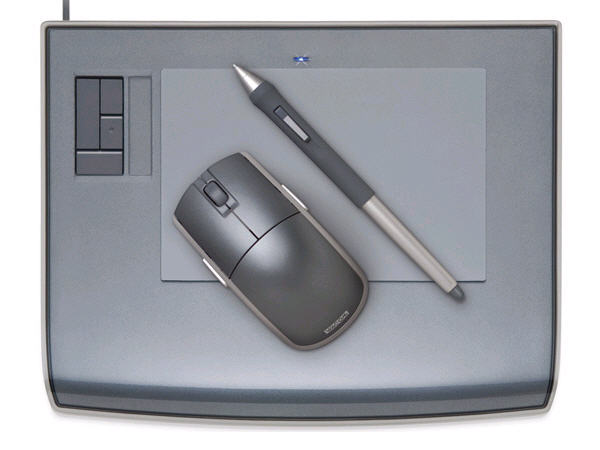

У меня уже достаточно давно созревала идея порисовать на ПК, да побаловаться в Photoshop и illustrator. Да, есть планшеты для этого, но покупать,  считаю нецелесообразным решением. Поэтому решено было сделать из того что есть под рукой…А что у нас есть? Правильно — мышка.





А еще у нас есть маркер, в который можно попробовать засунуть ее внутренности.

Как оказалось, не все так просто, в мышках деталей обычно больше, чем влезает в маркер.

Однако если поискать — то можно найти ОДНОЧИПОВУЮ мышку, внутри обвеска — 2 электролита по 47 мкф/10В (один на питании, а второй на кнопке) + керамический конденсатор на 100нф.

От ПК она подключается напрямую, все кнопки тоже идут напрямую.

Чип этот уже в себе несет сенсор + контроллер.

По размеру — DIP микросхема.

1) Как работает мышка?

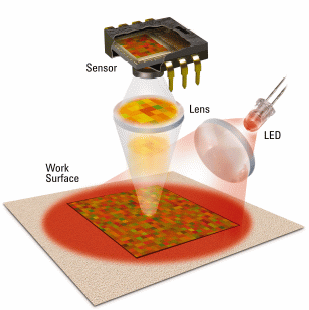

Это КАМЕРА, которая «фотографирует» поверхность. Информация поступает в чип, он сравнивает этот «снимок» с предыдущим и определяет перемещение.

Просто она снимает с высокой скоростью.

Для того, чтобы «камера» видела, что она снимает — ее подсвечивает светодиод (обычно красный), МОЖНО поставить любой (другого цвета/размера). И запитать от чего угодно.

Светодиод не синхронизирован, а изменение яркости сделано для экономии энегрии, защиты матрицы (камеры) и эстетики.

Важный момент — оптика. Смысл простой — нужно чтобы «картинка» поверхности была резкой (иначе не сравнить), в общем, как и в любимой мыльнице.

2) Что нам нужно для того, чтобы повторить?

1.Мышка с одним чипом (какая — есть выше). Цена — 3 доллара. Из нее мы возьмем чип, обвеску и линзу.

2.Маркер (также выше). Он за 50 центов))

3. Термоклей.

4.Светодиод 3мм (цвет любой)

5. Кнопка без фиксации (ниже есть фото). Будет аналогом левой кнопки мыши.

6.Что нибудь для декора (ручка дл дизайна должна быть с дизайном;) )

 3) Приступаем:

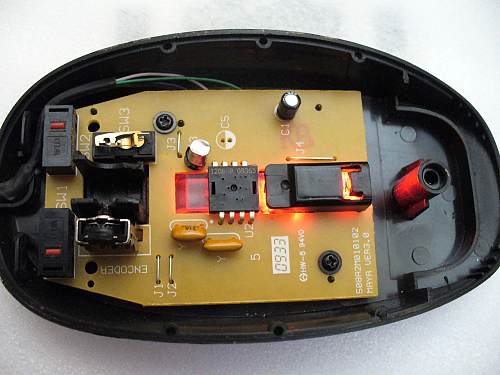

Разобрать мышку (можно даже разломать корпус, он нам не нужен). Нам подойдет такая, она дешевая и одночиповая!





 Распиновку можно срисовать с платы.

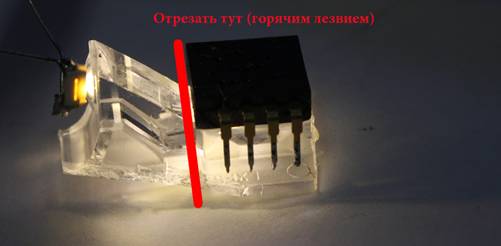

Срезать ненужную часть оптики и приклеить оставшееся термоклеем к сенсору:

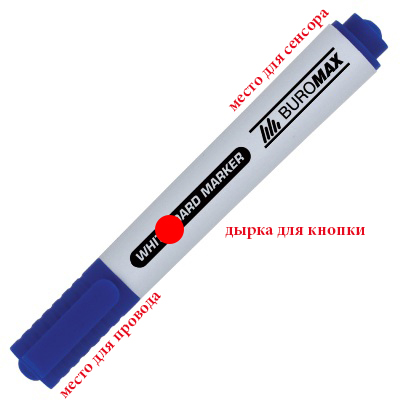

Разобрать маркер. Верхняя его часть нам не понадобится. Проделать дырку для кнопки.

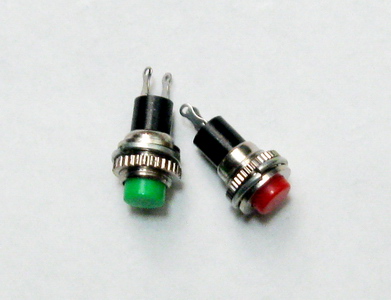

Протянуть провод через маркер. Кнопки можно взять такие, например:





Навесной пайкой собрать МК + провода + для кнопки + обвеску. Должно поместиться в маркер. Залить термоклеем (лучше сначала проверить как работает).  Драйвера не нужны, мышка все таки:







Нюансы:

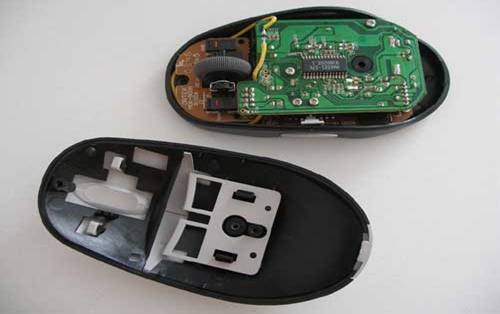

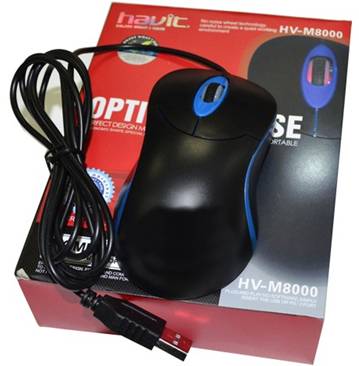

Такая мышка не подойдет (детали не влезут в маркер просто):



35978

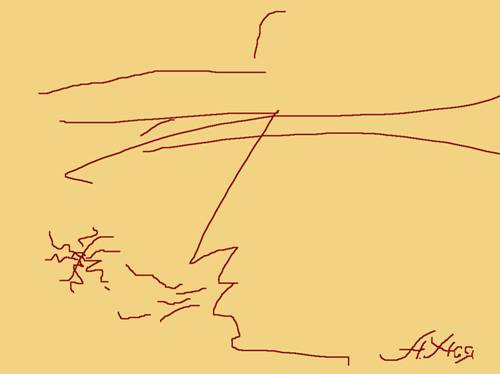

Рисовать удобнее, чем мышкой, но поворачивать вдоль оси нельзя (поэтому посмотрите заранее с какой стороны у Вас кнопка).Часто при наклоне перестает передвигать курсор. Решение — другая поверхность. Хорошо работает в illustrator, в Photoshop удобно выделять.
