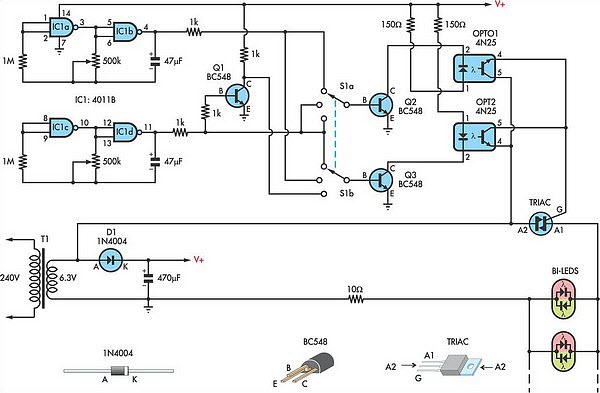

Схема использует низковольтный AC для подключения строки от 30 до 50 двухцветных светодиодов (два светодиода, соединенных параллельно). Светодиоды управляются тиристорами и двумя оптронами, которые имеют фототранзисторы соединенные обратно-параллельно.
В зависимости от включения оптрона, симистор выбирает положительные и отрицательные полупериоды.
Светодиоды, таким образом, будут менять цвета. Могут быть красного, зеленого или смешанного оттенка. Переключатель S1 используется для выбора импульсов от двух генераторов, которые собраны на IC1 (4011B).
Это обеспечивает разнообразие светодиодных мерцаний, в зависимости от настройки S1.
Автор: Мэтью Петерсон
