Использование AC для светодиодных новогодних огней (4011B)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







В этой статье кратко описывается использование AC для светодиодных рождественских огней на (4011B). В этой схеме используется низковольтный переменный ток для подачи струны из 50 или около того двухцветных светодиодов (два светодиода, соединенных инверсной параллелью).

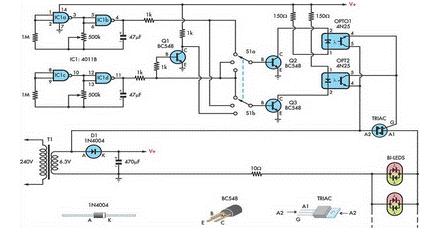

Принципиальная электрическая схема:



Рисунок






Мощность светодиодов s управляется Triac и двумя оптопарами, которые имеют фототранзисторы, эффективно подключенные в инверсно-параллельном режиме. В зависимости от того, какой оптрон включен, Triac применяет положительные, отрицательные или оба полуцикла к светодиодам s, поэтому цвета могут быть красными, зелеными или между ними. Переключатель S1 используется для выбора импульсов от двух генераторов, которые формируются с помощью NAND- ворот в IC1 (4011B). Это обеспечивает различные светодиодные вспышки, в зависимости от настройки S1.
