Индукторный преобразователь от 3 до 5 вольт



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема преобразователя с напряжением от 3 до 5 вольт. Путем конфигурирования компаратора и транзистора для управления генератором в цепи зарядного насоса вы включаете насос для генерации регулируемого выхода принципиально любого желаемого значения. Микросхемы насоса зарядки могут либо инвертировать, либо удвоить входное напряжение (например, от 3 В до -3 В или от 3 В до 6 В). Сам заряд насос не регулирует выходное напряжение и один стекания 3 В это обычно не способен генерировать промежуточные уровни выходного напряжения, как 5 В. Однако, добавив компаратор и опорное устройство, вы можете создать произвольные уровни выходных сигналов, как 5 V и регулировать их также.

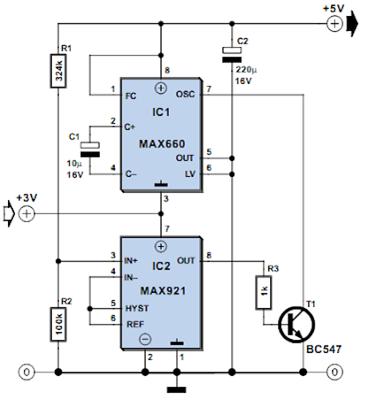

Индуктивная 3-к-5-вольтовая конвертерная схема:



Inductorless 3-to-5 Volts


Насос зарядки IC1 (MAX660) имеет внутренний генератор, работа которого на частоте 45 кГц передает заряд от C1 до C2, вызывая увеличение регулируемой мощности. Когда напряжение обратной связи (контакт 3 IC2) превышает 1,18 В, выход компаратора IC2 (MAX921) идет высоко, отключая генератор через T1. Гистерезис компаратора (легко добавляется на IC2) здесь равен нулю просто потому, что в контуре управления не требуется гистерезис. Осциллятор при включении генерирует два цикла, что достаточно для того, чтобы диск VOUT немного превышал желаемый уровень. Затем обратная связь снова выключает генератор. Результирующая пульсация будет зависеть в основном от входного напряжения и тока выходной нагрузки. Выходная пульсация может быть уменьшена за счет эффективности схемы за счет добавления небольшого резистора (скажем, 1?) Последовательно с C1. Вы обнаружите, что пульсация также зависит от значения и ESR, связанных с C1 - меньшие значения C1 передачи меньше заряда для C2, что приводит к меньшим скачкам в V OUT.

Автор: Д. Прабакаран
