Индикаторы питания и температуры для клеевого пистолета

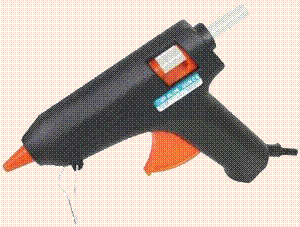

Клеевой пистолет незаменимый инструмент для любителей и профессионалов электроники. Недорогие клеевые пистолеты (и клеевые стержни) теперь широко доступны, но большинство из имеют серьезный недостаток - отсутствие индикатора состояния питания и температуры!





Если у вас достаточно квалификации и терпения, вы можете легко добавить простой "Power On" индикатор на ваш клеевой пистолет. Индикатор показывает напряжение  230VAC  с помощью 5мм светодиода.

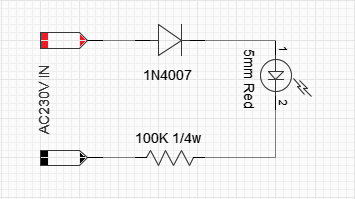

Индикатор питания цепи клеевого пистолета

Ход работ

  • Осторожно открутить винты клеевого пистолета и снимите боковую крышку
  • Дрелью просверлите подходящее отверстие (<5 мм) в боковой крышке
  • Соберите схему индикатора питания и установите светодиод в боковую крышку так, чтобы светодиод немного выступал наружу
  • Подключите входные провода светодиодного индикатора параллельно шнуру электропитания клеевого пистолета
  • Используйте термостойкую изоляцию для закрытия всех открытых соединений
  • Прикрепите боковую крышку и убедитесь, что это изменение не будет препятствовать нормальной работе спускового крючка
  • И наконец, закрутите винты клеевого пистолета!



Индикатор температуры



Теперь наш "умный" клеевой пистолет  оснастим индикатором состояния температуры. Эта схема NTC - на основе теплового обнаружения LED индикатор типа термистор, питание от компактного 9В батареи.

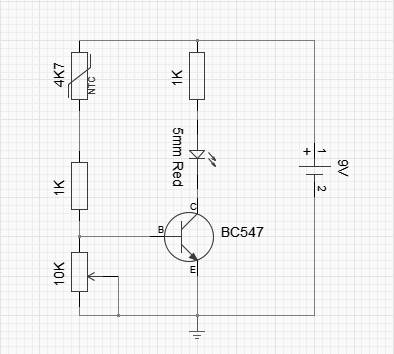

Схема индикатора температуры



Готовая плата



Для большей эффективности  светодиодный индикатор состояния питания и  индикатор температуры расположите вместе.
