Индикатор состояния RS-232

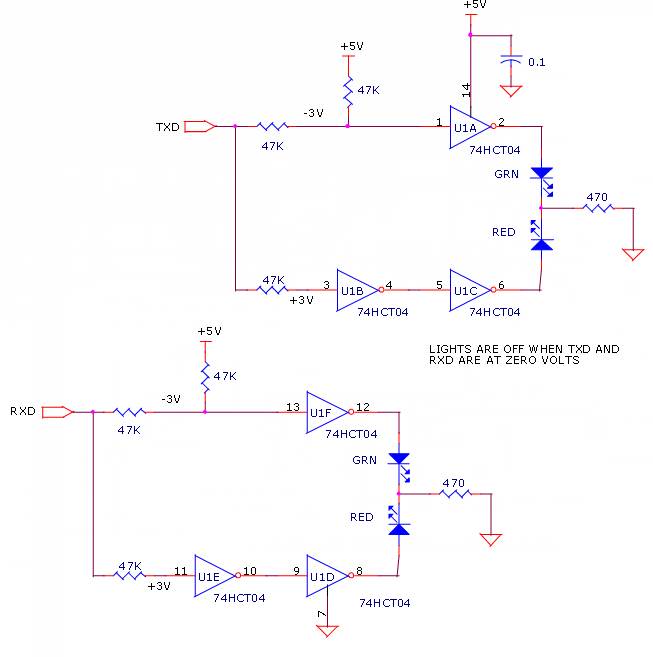

Я разработал эту схему много лет назад, но использую до сих пор. Она использует единую логику линии для TXD RXD , типичного RS-232 последовательного канала передачи данных.







Пороги устанавливаются от плюс 3в до минус 3в.









Два двухцветных светодиода используются в качестве индикаторов.
