Индикатор поворота для велосипеда



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

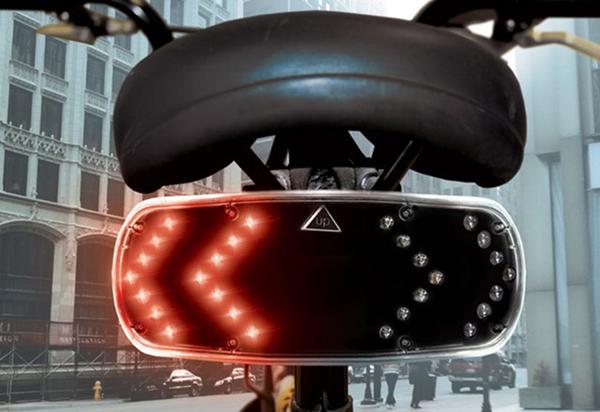

Светодиодные индикаторы поворота велосипеда - это то, что помогает нам безопасно ездить. Но не все велосипеды оснащены этими огнями. Итак, вот как вы можете сделать свой собственный индикатор поворота велосипеда, чтобы насладиться приятной и безопасной ездой. Схема очень проста в понимании, и для сборки  требуется очень мало компонентов. Питается от простой портативной 9-вольтовой щелочной батареи. 9 светодиодов выбираются для создания индикатора для каждой стороны (влево и вправо), что составляет в общей сложности около 18.

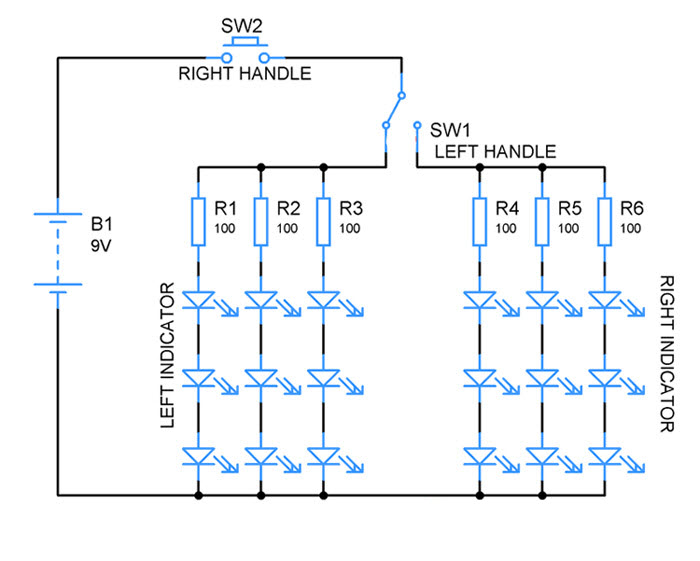

Для сборки выбрал оранжевые светодиоды с номинальной мощностью 2,4 В и 20 мА для индикаторов. 9 светодиодов подключены по 3 светодиода в последовательном порядке, а затем соединяются параллельно. Такое подключение позволяет нам добавлять больше светодиодов, используя напряжение, обеспечиваемое батареей. Вам нужно добавить резистор ограничения тока для управления потоком тока через светодиод и предотвратить его повреждение.



R = V cc - V LED / I LED



Поэтому, используя эту формулу в нашей схеме для каждого индикатора, получаем



R = 9 - 3 * 2,4 / 20 мА = 90 Ом (100 Ом - это ближайшее значение для резистора)



Аналогичное значение резистора соответствует всем резисторам R2 ... .R6. SW1 является переключателем  или SPDT, который позволяет одновременно включать только один индикатор. В то время  переключатель SW2 - это простая кнопка, обеспечивающая подключение к цепи аккумулятора. Таким образом, этот переключатель управляет мощностью индикаторов. Максимальная емкость аккумулятора составляет 550 мАч. И общее потребление тока в цепи составит 60 мА, так как в любой момент загорается только один индикатор.



Использование индикатора в течение 1 часа будет = 60 мА * 1 час = 60 мАч.



Таким образом, общая длительность работы индикатора может быть равна: 550 мА / 60 мАч = 9 часов (приблизительно)





Позиционирование этих индикаторов очень важно на вашем велосипеде. Поместите каждый индикатор (9 светодиодов) влево и вправо от велосипеда. Подключите индикатор к ручке вашего велосипеда. Поместите переключатель SW2 вправо от ручки. Переключатель SW1 идет слева от ручки. Вы можете переключать позиции по своему усмотрению. Поэтому, чтобы активировать индикатор, осторожно нажмите на переключатель SW2, чтобы изменить индикатор, который вы хотите зажечь. Повторное нажатие SW2 выключит индикатор.

Вы также можете добавить индикатор на переднюю часть вашего велосипеда, добавив еще два набора индикаторов, но убедитесь, что используете аккумулятор с достаточным текущим значением. Можете заменить батарею 9v / 550mah на любую вашу батарею, но убедитесь, что правильно заменили резисторы, ограничивающие ток.
