Индикатор для динамического ограничителя



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Индикатор,  описанный здесь специально предназначен для регулировки динамического ограничения,  изменения максимального уровня опорного напряжения (P1). Мы используем IC-декодер 4-to -16 (тип 4514) для контроля состояния четырехбитового счетчика вверх / вниз в цепи ограничителя. Эта ИС может питаться от напряжения питания ± 8 В лимитера. Линейная плата имеет 6-контактный разъем (K5), который обеспечивает доступ к четырем выходным сигналам счетчика и напряжениям питания. Коннектор K1 цепи индикатора может быть подключен к K5 на плате ограничителя.

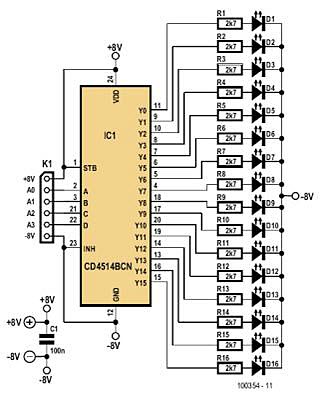

Индикатор для схемы динамического ограничения:



Indicator for Dynamic Limiter




Один выход 4514 подходит для каждой уникальной 4-битной комбинации на своих входах, в то время как другие выходы остаются логическими. Отдельный токоограничивающий резистор соединен последовательно с каждым светодиодом. Нельзя было использовать общий катодный резистор, потому что большинство светодиодов имеют максимальное напряжение блокировки блокировки только 5 В, а напряжение питания здесь (16 В) намного выше. 16 светодиодов отображались в виде «жидкой» индикации процесса управления. Вы можете улучшить отображение, используя разные цвета для первого и последнего светодиодов, таких как красный для D1 (максимальное усиление) и зеленый для D16 (минимальный коэффициент усиления), желтый для остальных светодиодов. При наблюдении сигналов из разных источников (телевизор, DVD, медиаплеер и т. Д.) Вы можете легко использовать 16 светодиодов для контроля за поведением ограничителя и отрегулировать настройку потенциометра P1 в цепи ограничителя. Он должен быть установлен таким образом, что D16 загорается только на максимальном уровне сигнала. Если это невозможно, и D16 остается много времени, независимо от положения P1, потребуется увеличить значение P1. Разумеется, также возможно настроить P1, поэтому самый сильный источник сигнала немного превышает диапазон управления ограничителя. Эту схему можно легко собрать на небольшой части прототипа. Потребление тока составляет около 4 мА.
