Импульсный регулятор высокого напряжения на LM5008






Что вы делаете, когда максимальное входное напряжение = 90В и / или линейный регулятор имеет необоснованную рассеиваемую мощность? Нам нужно получить 24В при максимальной температуре 70 ° C окружающей среды. Посмотрим табличку.

Устройство

Вход номинальное напряжение

* Мощность

Радиатор

Imax @ Vmax

ua7824

40V

13W

3 ° C / Вт

810mA

LM317

24 + 35V = 59V

10W

3 ° C / Вт

285mA

LM317HV

24 + 60V = 84V

8W

3 ° C / Вт

133mA

LM5008

95V

Перейти на режим

PCB колодки

350mA



Первые три линейных стабилизатора не рассчитаны на 90В. Максимальное входное номинальное напряжение увеличивается, доступный ток уменьшается. Устройства LM317 и LM317HV имеют преимущество над ua7824 в том, что максимальное входное напряжение равно выходному напряжению плюс напряжению устройства (35 и 60 В соответственно). Только импульсный регулятор LM5008 соответствует максимально допустимому входному напряжению, а также предлагает значительный выходной ток без использования радиатора. LM5008 доступна только в SMD (Surface Mount Device) или SMT (Surface Mount Technology).





Схема устройства

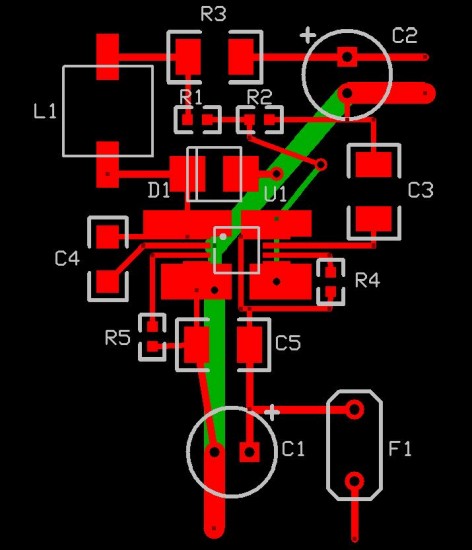

Печатный монтаж



Для обеспечения теплоотвода к крошечной IC,

я положил медные пластины на все 4 угла.

Чтобы предотвратить отказ схемы я использовал самовосстанавливающиеся предохранители на 240В.
