ИК (инфракрасный) детектор






Если у вас есть несколько устройств дистанционного управления дома, вы безусловно оцените эту маленькую схему. Светодиод укажет на самом деле излучает ли пульт дистанционного управления ИК сигнал при нажатии на одну из кнопок на устройстве или нет. Схема использует фотодиод (D1), чтобы обнаружить инфракрасный свет, излучаемый с пульта дистанционного управления (если он работает правильно). Диод действует как фильтр ИК, который фиксирует невидимый свет с длиной волны 950 нм.

Хотя есть, вероятно, некоторые пульты, которые используют ИК-диоды на другой длине волне. Схема имеет достаточную чувствительность для их обнаружения. Если достаточно света падает на фотодиод электрический ток будет течь через диод D1. В самом деле, происходит то, что ток утечки возрастает, так фотодиоды обычно работают в обратном смещении. Если ток достаточно большой, транзистор Т1 открыт и приводит на  LED D2.

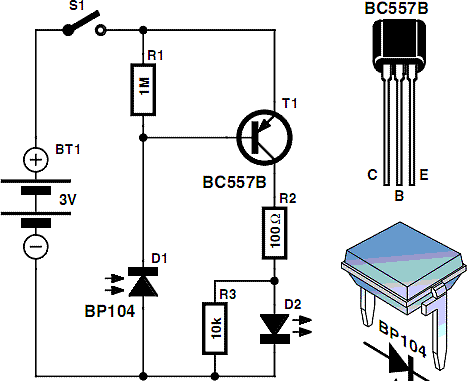

Инфракрасный детектор принципиальная схема

Инфракрасный детектор принципиальная схема



Если светодиод D2 остается темным, это означает, пульт дистанционного управления не работает. Это может быть связано с разряженной батареей (или батареями) или неисправностью в внутренней схемы. Обратите особое внимание на поляризацию фотодиода при подключении его в цепи. Для LED D2 используйте тип с низким током, по крайней мере 7 мА.



Детектор может быть оснащен парой пальчиковых элементов 1,5V, соединенных последовательно.
