Hi-Fi усилитель мощности на MJ3001и MJ2501





Очень простой и дешевый Hi-Fi усилитель мощности выдает от 20 Вт до 80 Вт RMS. Если будете повторять конструкцию на других транзисторах измерьте hfe (Т3 и Т4). Если их реальный больше, чем 30%, усилитель не даст ясный звук.



На MJ3001 MJ2501 составило около 5%. Перед первым включением подключите мА-метр на выход, переменным резистором R13, уменьшите постоянный ток на выходе до минимума. Мне удалось уменьшить до 10 мкА.

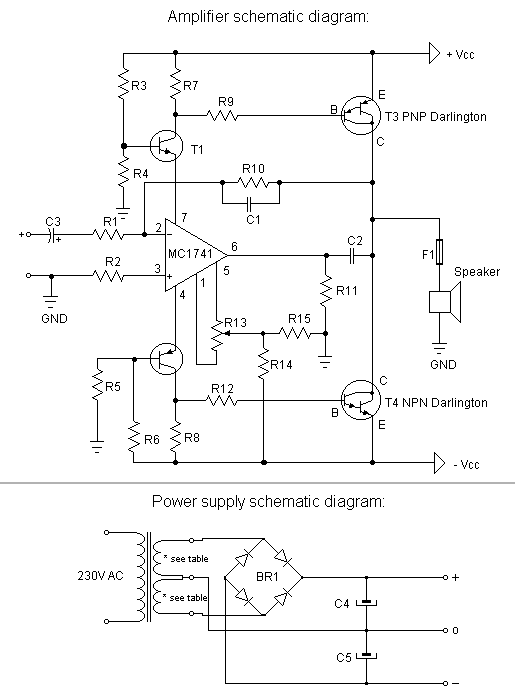

Принципиальная схема

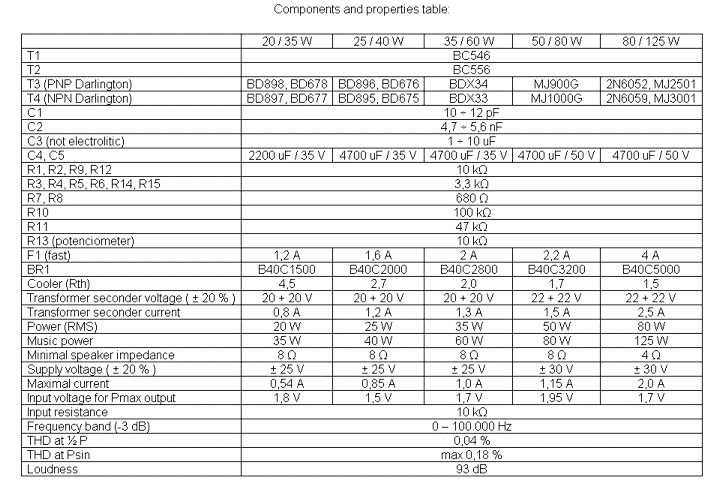

Список деталей



Я очень доволен этим усилителем.

Дает очень хорошее качество звука.


Автор: Жасинт Чапо
