GSM сигнализация на PIC



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Сигнал GSM PIC может применяться к объектам вне населенного пункта, которые покрываются сигналом GSM. При более слабых сигналах желательно использовать внешнюю антенну и заменить электролитический конденсатор 1000 мкФ на 2200uF или 4700uF.  Эта версия сигнализации питается от батареи 12 В, а батарея заряжается на солнечных батареях. Тревога имеет 4 зоны входа (ток, задержка, внутренний, 24-часовой) и ключ-переключатель для включения будильника. Светодиоды для сигнализации Закрытый контур зон ввода, тревога, память будильника, время входа, время выхода, прерывистые часы, отправка данных в модуль GSM. Аварийный сигнал тревоги для сирены сигнализации и RS-232, 9600 бит / с для GSM-модулей M590E или SIM800L. Программное обеспечение вызывает номера с SIM-карты в модуле. Продолжительность сигнала тревоги составляет 4 минуты, поэтому вы можете сохранить 4 телефонных номера. Время входа составляет 10 секунд, а время выхода 20 секунд, это время может быть изменено в программном обеспечении.

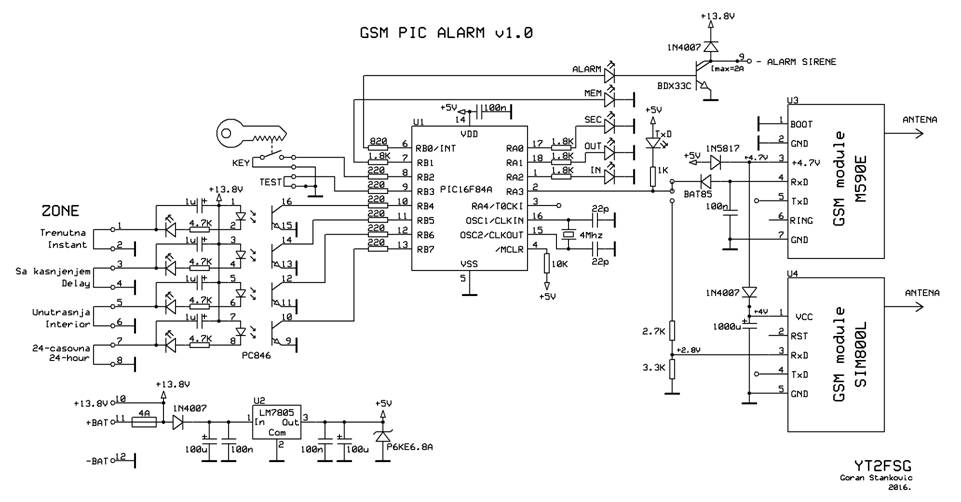

Внешний вид схемы сигнализации PIC GSM, версия YT2FSG:
http://www.junradio.com/razrab2/120818/bl1/image008.jpg

Внешний вид универсальной печатной платы GSM PIC Alarm, версия YT2FSG:


http://www.qsl.net/yt2fsg/gsm/gsm_pic_alarm.jpg



Загрузить файл:

·  Исходный код для GSM PIC16F84A Тревога
