Голосовой модулятор (Звуковые эффекты - Смешные звуки)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема  предоставляет два спецэффекта: вибрато и робот. Эффект вибрато генерируется путем чередования частоты входного сигнала вверх и вниз со скоростью 8 Гц. С другой стороны, функция робота преобразует входной голос в голос робота. Оба эффекта могут быть выбраны в зависимости от того, какой из выходов активирован: ROB или VIB. Для сдвига уровня выходной частоты, микросхемы обеспечивают семь шагов, которые могут быть выбраны из двух групп контактов, а именно SW0, SW1 и SW2 для прямого прямого выбора и ROB, TGD, TGU и VIB для выбора кнопки. HT8950 включает в себя встроенный микрофонный усилитель с внутренним смещением, 8-разрядный аналого-цифровой преобразователь, встроенную SRAM, а также 8-битный ЦАП с токовым выходом. 8-разрядные аналого-цифровые преобразователи и цифроаналоговые преобразователи с частотой дискретизации 8 кГц обеспечивают высокое качество и высокий уровень выходного голоса при соотношении S / N. Микросхемы обеспечивают светодиодный индикатор, который мигает в соответствии с громкостью входных голосов.



Характеристики:



Вход - 6 В постоянного тока при 300 мА

Выход - динамик, 8 Ом / 0,5 Вт

7 Сдвиг уровня (регулировка громкости) SW3 (TGU) и SW4 (TGD)

SW2 - режим вибрато, SW5 - режим робота

Светодиод для отображения уровня громкости

Переключатель ON / OFF для питания

Аудио усилитель типа LM386 с предустановкой громкости

Разъемы PBT (разъем питания) для напряжения питания и выхода динамика

Светодиодный индикатор питания

Размеры печатной платы 63 мм x 68 мм

Вход питания CN1 - 6 В пост. Тока
MIC1 - электретный конденсаторный микрофон
LS1 - Динамик

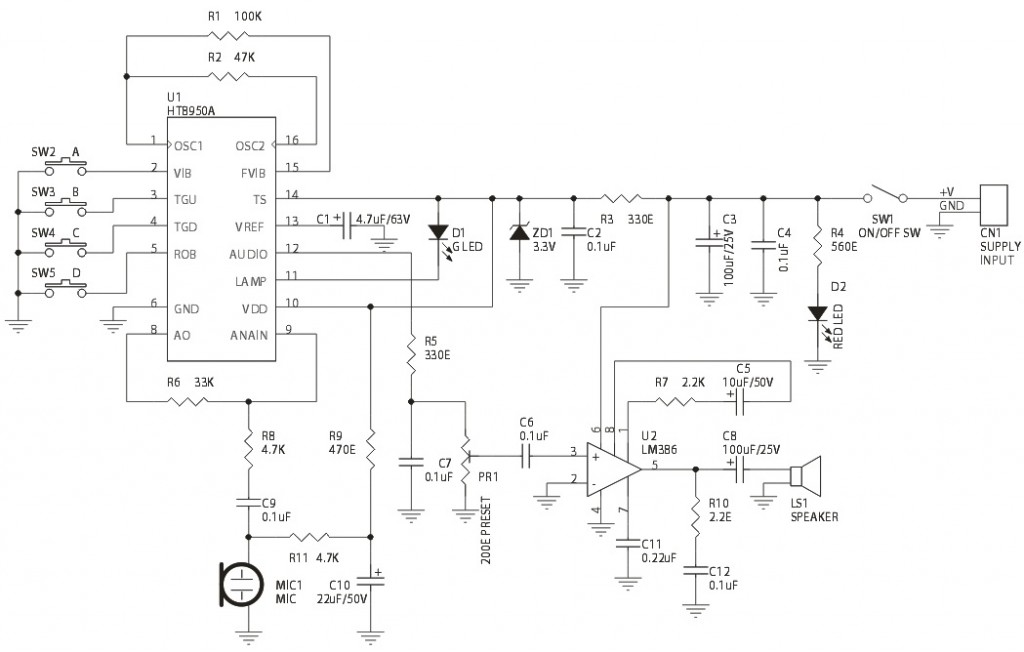

Схема

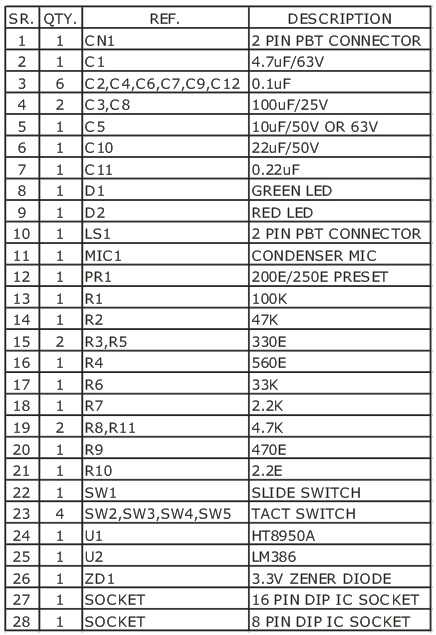

Список деталей



VOICE_MODULATOR

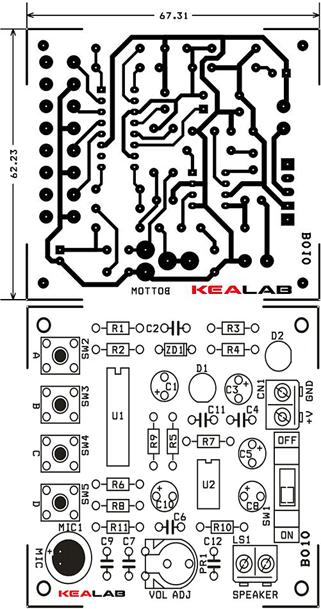

Печатная плата



VOICE_MODULATOR

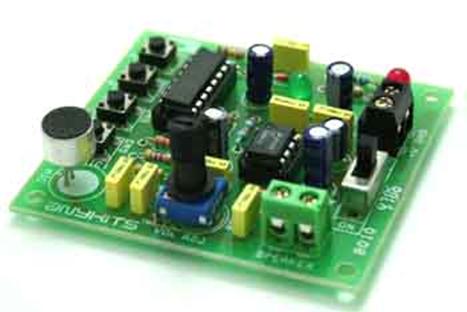

Готовое изделие
