JUNIOR RADIO





Гитарные усилители



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Цель этой  работы заключается в том, чтобы воспроизвести усилитель Combo очень распространенного в шестидесятых и семидесятых годах прошлого века. Он отлично подходит как для гитары, так и любого вида электронных музыкальных инструментов или микрофона. Схема может выдать  10 Вт выходной мощности при подключении 8 Ом нагрузки, или о 18W при  4 Ом. Имеет два FET предусилителя, два входа с разной чувствительностью, контроль высоких частот и дополнительного переключателя.

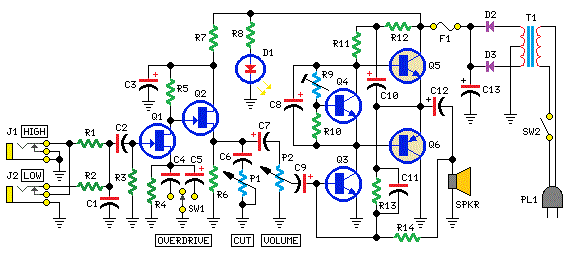

Гитарный комбо усилитель на 10 – 20Вт



SW1 и связанные с ними конденсаторы C4 и C5 являются необязательными. Когда SW1 подключен к С5, овердрайв функция включена. Когда SW1 соединен с С4- включен усилитель. Значение C4 может варьироваться от 100nF к 470nF. Транзистор TO126 был выбран для легкого крепежа  на радиаторе, в непосредственной близости от пары выходов. Чтобы установить ток покоя, удалите временно предохранитель F1 и вставьте клеммы с авометра в два провода держателя предохранителя. Установите регулятор громкости до минимума и триммер R9 до минимума сопротивления. При включении питания регулируйте R9  до значения тока около 25 до 30 мА.Подождите около 15 минут, если ток отличается отрегулируйте.



Детали:

P1-4K7 линейный потенциометр
P2-10K потенциометр
R1, R2- 68K 1 / 4W резисторы
R3-220K 1 / 4W резистор
R4, R6, R11- 4K7 1 / 4W резисторы
R5-27K 1 / 4W резистор
R7-1K 1 / 4W резистор
R8-3K3 1 / 2W резистор
R9-2K 1 / 2W Триммер

R10-470R 1 / 4W резистор
R12-1K5 1 / 4W резистор
R13-470K 1 / 4W резистор
R14-33K 1 / 4W резистор
C1-100pF 63V керамический конденсатор
C2-100nF 63V полиэстер конденсатор
C3 - 470μF 35V электролитический конденсатор
C4-220nF 63V полиэстер конденсатор
C5- 47μF 25V электролитический конденсатор
C6- 1 мкФ 63V полиэстер конденсатор
C7, C8, C9, C10- 47μF 25V электролитические конденсаторы
C11-47pF 63V керамический конденсатор
C12- 1000μF 35V электролитический конденсатор
C13- 2200μF 35V электролитический конденсатор
D1-5mm. Красный светодиод
D2, D3- 1N4004 400V 1A Диоды
Q1, Q2 - 2N3819 общего назначения полевые транзисторы N-Channel
Q3-BC182 50V 200mA NPN транзистор
Q4- BD135 45V 1.5A NPN транзистор
Q5-BDX53A 60V 8A NPN транзистор Дарлингтона
Q6- BDX54A 60V 8A PNP транзистор Дарлингтона
J1, J2- 6,3. Mono розетки
SW1-1 полюсной 3 поворотный переключатель
Переключатель SW2-SPST
F1 - 1.6A Предохранитель с гнездом



Технические данные:

Чувствительность: 30 мВ вход для 10W выход а
Частотная характеристика: от 40 до 20 кГц -1dB
Общее гармоническое искажение  1 кГц и 10 кГц, 8 Ом нагрузка: ниже 0,05% на 1 Вт, 0,08% на 3.5W, 0,15% в начале отсечения (около 10 Вт).

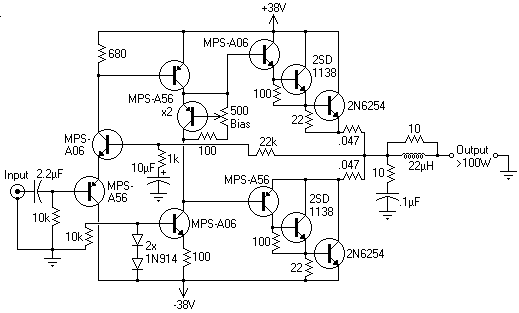

100 ваттный гитарный HI-FI усилитель мощности на транзисторе 2N6254 (1)

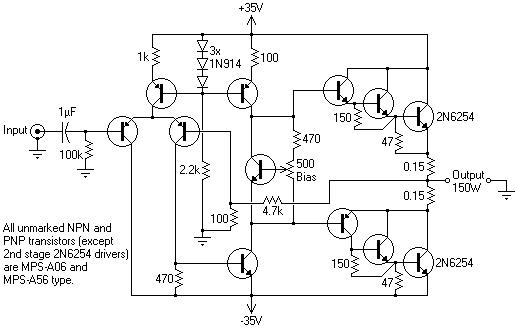

100 ваттный гитарный HI-FI усилитель мощности на транзисторе 2N6254 (2)

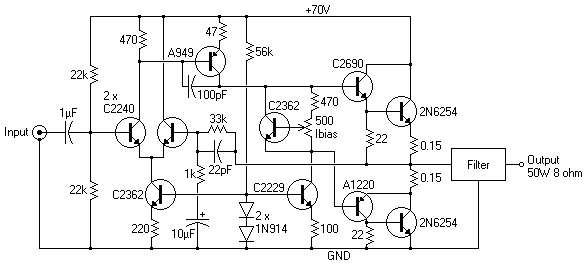

50 ваттный усилитель мощности на транзисторе 2N6254

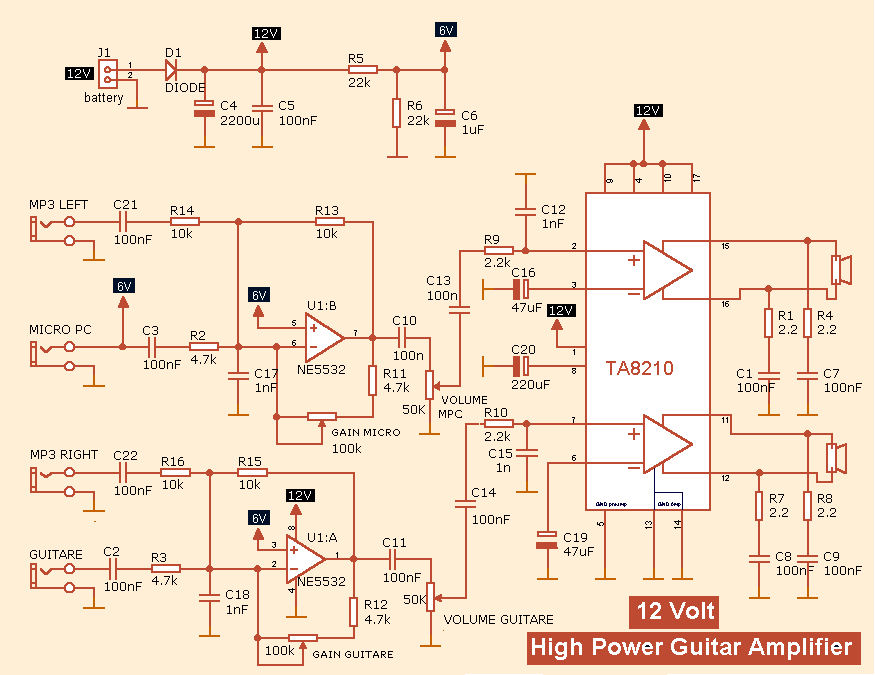

Гитарный усилитель 30Вт + 30 Вт





Схема

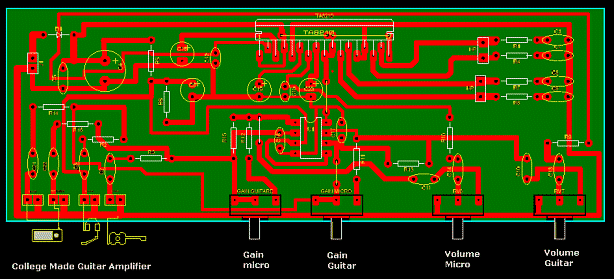

Печатный монтаж

Разнообразить палитру звуков извлекаемых из гитары, поможет предыдущая подборка
