Гираторный преобразователь и блок питания на L200

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

Использование больших, тяжелых и дорогих электролитических конденсаторов можно избежать, воспользовавшись заменой их активным транзистором.

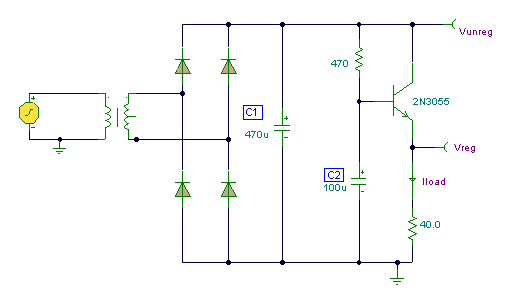

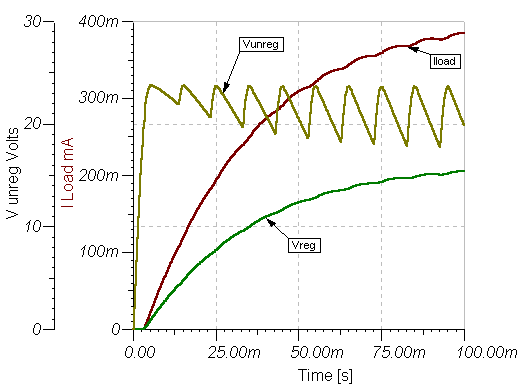

Гиратор — электрическая цепь, которая осуществляет преобразование импеданса. Другими словами, эта схема заставляет ёмкостные цепи проявлять индуктивные свойства, полосовой фильтр будет вести себя как режекторный фильтр и т. п. На схеме, чтобы избежать избыточные выходные пульсации на питании как правило играет большое значение емкость конденсатора который стоит после выпрямителя. В этой схеме значение C1 всего 470uF. Емкость конденсатора С2 - 100мкФ эффективно увеличивается на выводе (Vreg). Если предположить что текущее усиление по постоянному hfe 50 (для силового транзистора 2N3055), то эффективное значение сглаживающего конденсатора будет 50x. Такое значение мы бы добились если вставили конденсатор 5000uF без силового транзистора. Приведенный ниже график показывает выходное напряжение и ток через нагрузку.

Нагрузка рисует почти 400 мА. Схема сработает за несколько сотен миллисекунд для создания выходного напряжения для стабилизации, и достигнет максимального значения. Главное преимущества: удешевление конструкции, уменьшение габаритов.

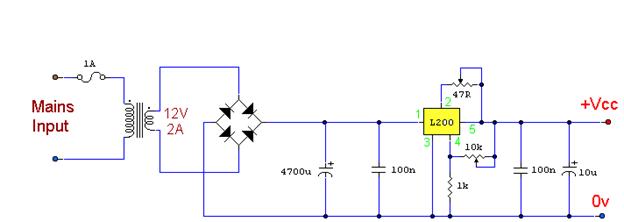

Переменный блок питания на L200

Переменный блок питания с регулируемым напряжением и током выходов, сделанных с регулятором L200.

Используя универсальный L200 регулятор напряжения, этот блок питания имеет самостоятельное напряжение и ток. Сетевой трансформатор имеет 12Volt, 2 А. Номинальный значение трансформатора 240 В. Переменный резистор 10k регулирует выходное напряжение от 3 до 15 вольт.47 Ом является ограничителем тока. Примерно 10 мА минимум и максимум 2 ампер.
