Гибридный усилитель для наушников



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Нормальные наушники имеют импеданс 32R на канал. Обычный стандартный линейный выход дает 775 мВ и будет генерировать мощность U2 / R = 0,7752 / 32 = 18 мВт на канал. Экспертиза имеющихся наушников  показала, что чувствительность колеблется от 96 дБ до 103dB / мВт! Оглохнуть можно. Значит, требуется сделать схему усиления с низкими выходными искажениями.  Очевиден выбор эмиттерного повторителя. Имеет почти единичное усиление в сочетании с большим количеством местной обратной связи. К сожалению, выходной импеданс эмиттерного повторителя, зависит от импеданса источника. Регулятор громкости, может производить небольшие, но слышимые изменения качества звука. Чтобы предотвратить это безобразие, выходной каскад будет управляется катодным повторителем, построенным на лампе ECC82 (США эквивалент: 12AU7).  В отличие от конфигурации с транзисторами,  выходной каскад будет с постоянным значением низкого импеданса.  Другими словами, сигнал от нижней точки импеданса используется для включения высокого импеданса выходного каскада. Однотактный выходной каскад  состоит из T3 и источника постоянного тока T1-T2.

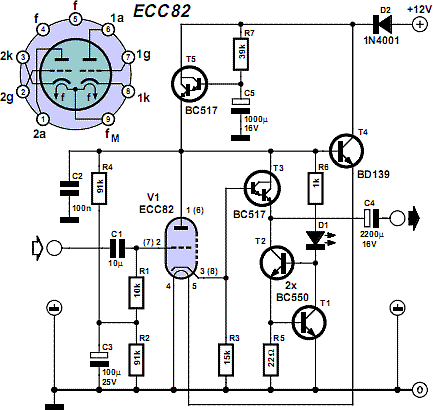

Гибридный усилитель для наушников




Постоянного ток VBE устанавливается на T1 резистором R5. Благодаря значению 22R, ток устанавливается 27 мА. T3 используется в режиме эмиттерного  повторителя с высоким входным импедансом и низким выходным сопротивлением. BC517 (T3) используется из-за его высокого коэффициента усиления тока, 30000 при 2 мА! Так как у нас низкое выходное сопротивление каскада, нагрузка с емкостной связью на C4. Для того чтобы получить линейный выход сетки лампы, она должна быть смещена на половину питающего напряжения. Это зависит от делителей напряжения R4 и R2. Входные сигналы идут в схему через C1 и R1. R1, включенный между делителем напряжения и v1 сетки определяет входной импеданс схемы. C1 имеет достаточно большое значение для реагирования вплоть до 2 Гц. Хотя схема делает хорошую работу, убирая шум линии из-за высокого импеданса анода V1 и тока коллектора T3, необходим тихий фон в отсутствии сигнала. Достигается путем введения в цепь емкостного умножителя, построенного на Т5. Второй BC517  используется, чтобы избежать загрузки фильтра, включающего R7 и С5. В принципе емкость C5 умножается на коэффициент усиления Т5. Питание постоянного тока также используется для запуска накала лампы,  для ECC82 значение от 12,6 В.  Чтобы запустить нить накала используется Т4. Напряжение на базе получается из эмиттера Т5. Т4 имеет очень низкое выходное сопротивление около 160 Ом, что помогает предотвратить посторонние сигналы. Подключенный к базе транзистора C5, позволяет также,  мягко разогреть нить. Пару вольт только теряются на Т4. Хотя устройство немного нагревается, радиатор не потребуется.

Автор: Джефф Маколей
