Гетеродинный индикатор резонанса

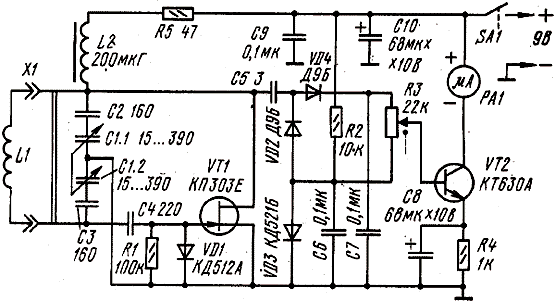

В радиолюбительской практике для измерения резонансной частоты пассивной колебательной системы чаще всего применяют гетеродинный индикатор резонанса — ГИР. Он объединяет в себе резонансный волномер и маломощный генератор калиброванной радиочастоты. Колебательный контур волномера ГИРа является одновременно и контуром его гетеродина. С помощью такого измерительного прибора несложно определить резонансную частоту колебательного контура, отрезков соединительных линий, элементов антенн коротковолновых радиостанций. ГИР, кроме этого, можно использовать и как сигнал-генератор. Принципиальная схема предлагаемого ГИРа приведена на рис. 1.


Рис.1


Его гетеродин выполнен на полевом транзисторе VT1, включенном по схеме с общим истоком. Такой транзистор обеспечивает прибору значительно большую стабильность частоты, чем биполярный. Диод VD1, подсоединенный к выводам затвора и истока транзистора, улучшает форму генерируемого напряжения, приближая ее к синусоидальной. Без диода положительная полуволна тока стока станет искажаться из-за увеличения коэффициента усиления транзистора с повышением напряжения на затворе, что неизбежно приводит к появлению четных гармоник в спектре сигнала гетеродина. Резистор R5 ограничивает ток стока полевого транзистора.
Колебательный контур прибора образуют сменная катушка L1, подключаемая к разъему XI, блок конденсаторов переменной емкости С1 и соединенные с ним последовательно конденсаторы С2, СЗ. Переключают прибор на работу в одном из пяти диапазонов измерения (3...6, 6...10, 8...15, 13...25 и 24...35 МГц) включением катушки L1 соответствующей индуктивности.
Через конденсатор С5 напряжение радиочастоты поступает на вход высокочастотного вольтметра-индикатора, состоящего из детектора, диоды VD2 и VD4 которого включены по схеме удвоения напряжения, и усилителя постоянного тока на транзисторе VT2 с микроамперметром РА1 в коллекторной цепи. Диод
VD3 стабилизирует образцовое напряжение на диодах VD2, VD4, тем самым повышая чувствительность детекторам стабильность работы усилителя. Переменным резистором R3, объединенным с выключателем питания SA1, устанавливают стрелку микроамперметра РА1 в исходное положение. Дроссель L2 — элемент развязки гетеродина от источника питания по высокой частоте.
Источником питания прибора может быть встроенная в него батарея напряжением 3....9 В (предпочтение следует отдать батарее «Корунд» или аккумуляторной 7Д-0.1) или внешний сетевой блок питания с таким же выходным напряжением.
В описываемом ГИРе нет дополнительного стабилизатора питающего напряжения, поэтому при работе с ним необходимо пользоваться источником с одним и тем же значением напряжения постоя иного тока.

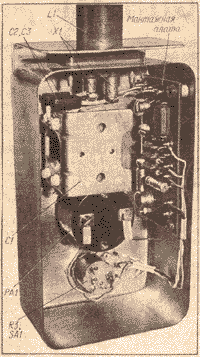

Внешний вид прибора показан в заголовке статьи, а монтаж деталей в корпусе — на рис.2.


Рис.2

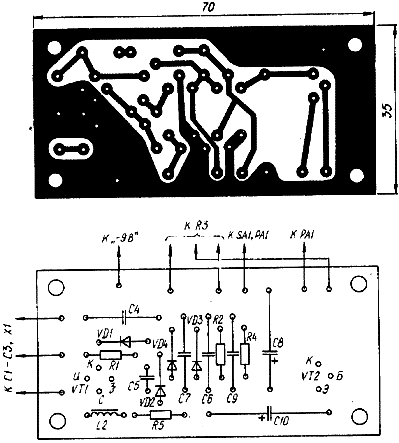

Его корпусом служит латунная хромированная  коробка размерами 120х70х45 мм с плотно закрывающейся крышкой. Блок конденсаторов переменной емкости С1, индикатор РА1 и переменный резистор R3 размещены на лицевой стенке корпуса. Конденсаторы С2 и СЗ смонтированы непосредственно на выводах секции блока КПЕ и, гнездах разъема XI. Остальные детали, кроме батареи питания, смонтированы на печатной плате (рис.3),


Рис.3


выполненной из фольгированного стеклотекстолита.
Блок КПЕ, использованный в ГИРе, от малогабаритного радиоприемника «Сел-га». Конденсаторы С2 и СЗ — КСО-1, С5 — КД, С9 и С10—оксидныеК52-1Б, осталь-ные — КМ-5. Все постоянные резистора типа МЛТ, переменный R3 с выключателем питания SA1 — СПЗ-4вМ. Диоды КД512А (VD1), КД521Б (VD3) можно заменить на любые другие кремниевые высокочастотные, например КД509А, а германиевыеД9А(VD2иVD4)—наД18, Д20 или ГД508.
Микроамперметр РА1 на ток полного отклонения стрелки 500 мкА. Можно установить прибор бытового магнитофона, например, типа М4762.
Дроссель L2 намотан на кольце типоразмера К7х4х2 из феррита 1000НМ и содержит 150 витков провода ПЭВ-2 0,12. Катушка готового дросселя пропитана клеем «Суперцемент».
Намоточные данные контурной катушки пяти диапазонов измерения приведены в таблице. Каркасами катушек первых трех диапазонов могут служить отрезки полиэтиленовой изоляции коаксиального кабеля РК-106. Катушки двух последних диапазонов бескаркасные. Катушку диапазона 24...35 МГц желательно намотать медным посеребренным проводом диаметром 1 мм.



Диапозон МГц Катушка L1
Число
витков
Провод Внутренний
диаметр, мм
3...6
6...10
8...15
13...25
24...35
30
25
22
19
9
ПЭВ-2 0,33
ПЭВ-2 0,47
ПЭВ-2 0,68
ПЭВ-2 1,28
ПЭВ-2 1,28
13
13
13
14
14



Конструктивно каждая контурная катушка размещена в карболитовом корпусе от кварцевого резонатора (рис. 4).


Рис.4


Между основанием корпуса и защитным колпаком зажат согнутый из тонкого алюминия уголок, к которому приклеена шкала соответствующего диапазона измерения. Делать одну общую шкалу для всех диапазонов нецелесообразно — при различной плотности перестройки применяемых контуров это затруднит пользование прибором.

На торцевой стенке корпуса укреплена двухгнездная колодка кварцедержателя, в которую и вставляют штыри контурной катушки. Шкала при этом оказывается под ручкой блока КПЕ с указательной стрелкой.
Монтаж высокочастотных цепей и соединении выполнен голым медным посеребренным проводом диаметром 1 мм, низкочастотных — проводом МГШВ.
Налаживание ГИРа начинают с тщательной проверки правильности всех соединений. Затем в гнезда разъема X1 вставляют контурную катушку любого из диапазонов измерения и включают питание. При этом стрелка микроамперметра РА1 должна отклониться от нулевой отметки. Переменным резистором R3 ее устанавливают на крайнюю правую отметку шкалы. Затем, вращая ручку блока КПЕ из одного крайнего положения в другое, наблюдают небольшое перемещение стрелки прибора. При минимальной емкости КПЕ стрелка должна отклоняться больше вправо, что объясняется повышением добротности контура с повышением частоты генератора.
Шкалы всех диапазонов измерения градуируют, пользуясь, например, калиброванным приемником.
Если в каких-то участках диапазона необходимо повысить точность шкалы, то параллельно катушке подключают слюдяной конденсатор постоянной емкости. Индуктивность контурной катушки и емкость контура с учетом дополнительного конденсатора можно рассчитать по формуле



            25330
     LC= ---------
            f2


где С—в пикофарадах, L — в микрогенри, f — в мегагерцах.
Определяя резонансную частоту исследуемого контура, к нему возможно ближе подносят катушку ГИРа и, медленно вращая ручку блока КПЕ, следят за показаниями индикатора. Как только его стрелка качнется влево, замечают соответствующее положение указателя на ручке КПЕ. При дальнейшем вращении ручки настройки стрелка прибора возвращается в исходное положение. Та отметка на шкале, где наблюдается максимальный «провал» стрелки, как раз и будет соответствовать резонансной частоте исследуемого контура.


Г. ГВОЗДИЦКИЙ
