Генератор синусоидальной волны



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

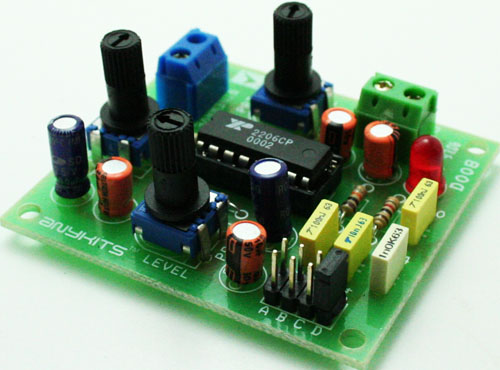

Проект генератора синусоидальной волны предоставит вам выходной сигнал синусоидальной формы для тестирования различных инструментов. Вы также можете использовать выход высокого качества этого набора для вставки тональной модуляции в ваше аудио и радиочастотное оборудование. Этот комплект разработан с использованием микросхемы XR2206 для обеспечения высокой стабильности и точности.



Вход питания 12 В пост. Тока Макс. 50 мА

Диапазон: Выбор перемычки и заданный настраиваемый диапазон от 10 Гц до 100 кГц

Выходным уровнем может быть контроллер с встроенной предустановкой

Светодиодный индикатор питания

Винтовой клеммный разъем для простого соединения

Размеры печатной платы 55 мм x 50 мм

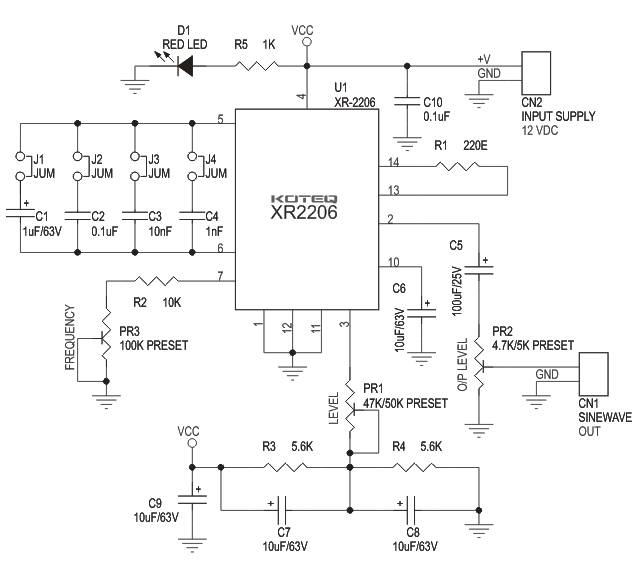

Схема



Схема

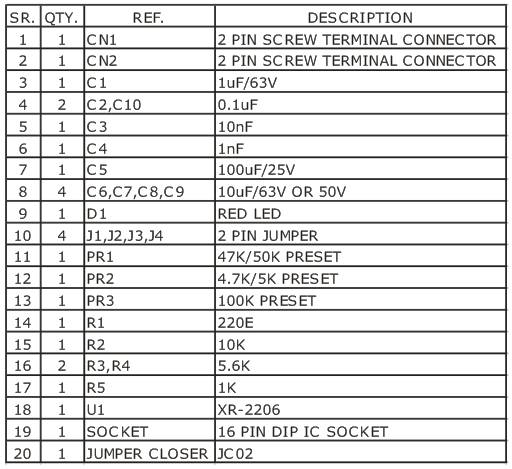

Список деталей



Спецификация

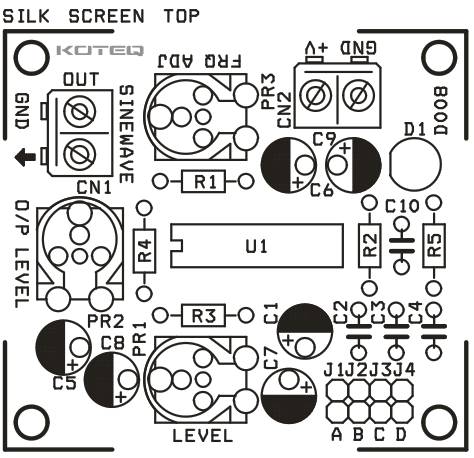

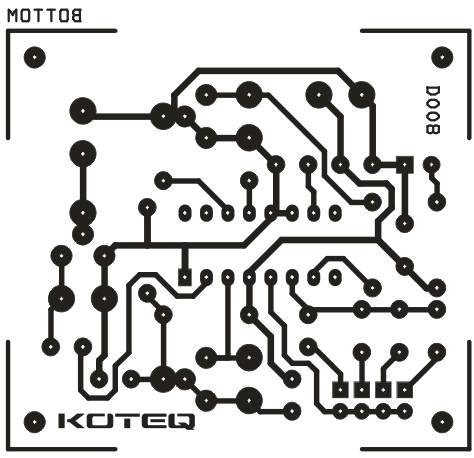

Печатная плата
