Генератор прямоугольных импульсов



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

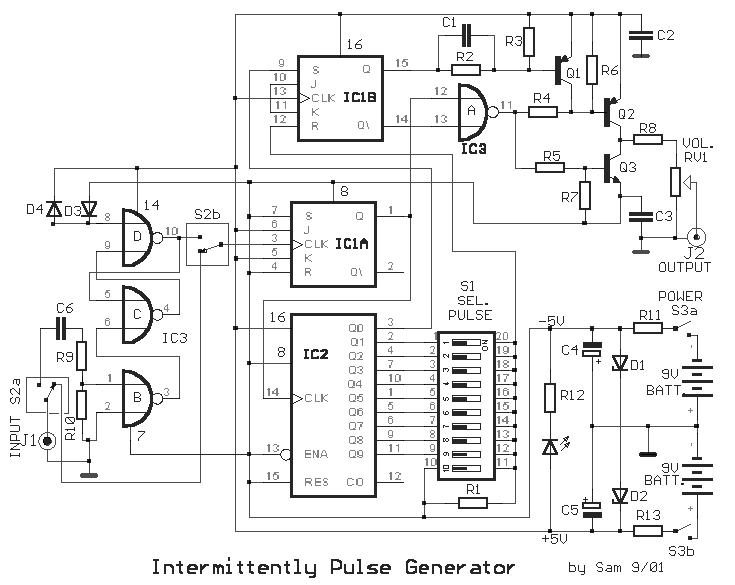

Генераторы прямоугольных импульсов используются во многих приложениях, между которыми осуществляется настройка. Схема является генератором, который производит квадратные импульсы, непрерывные или прерывистые прямоугольные импульсы. Главной характеристикой генератора является то, что круг работы можно регулировать так, чтобы он составлял до десяти прерванных импульсов. Эти импульсы особенно полезны для регулировочных усилителей, громкоговорителей.



Другая квалификация генератора заключается в том, что импульсы имеют  уровень 0В, без использования конденсатора на выходе. Отсутствие конденсатора на выходе, как результат, приводит к возникновению четких прямоугольных импульсов на любой частоте работы. Генератор работает без ощутимого искажения до 100KHZ. Импульсы имеют ширину 5Vpp (± 2,5 В) и покрывают потребности всех акустических частот усилителей. В тех случаях, когда нам нужен сигнал меньшей ширины, мы можем его уменьшить с помощью RV1. Генератор питается от ± 5 В, от двух батарей или от одного подходящего источника питания. S1 позволяет менять частоту выходных импульсов в позициях с 1 до 10 и продолжительной паузой (когда сигнал поддерживается на уровне 0 В).

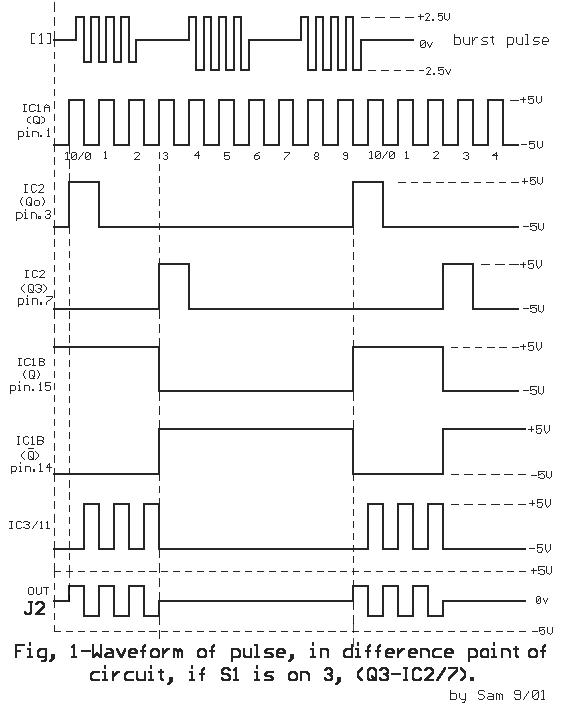

 Осциллограммы

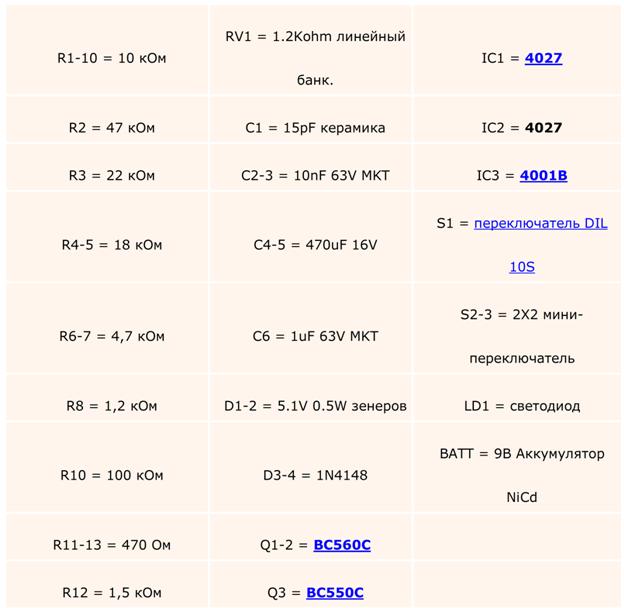

Список деталей
