Генератор Колпитца с кварцем



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Во-первых, прочитал статью в ARRL Handbook 2015, глава 9 - Схемы генератора и конструирование. Затем увидел видео, показывающее конструкцию кварцевого генератора Колпитса (с буфером). Таким образом, я собрал схему как «уродливую конструкцию», используя те же значения, что и видео. Каждый раз, когда я меняю значения кристалла, на моем осциллографе стабильная синусоидальная волна, которая зависит от разных значений кристалла. Это простая схема для тестирования кристаллов в вашей лаборатории, см. Фотографии от Cadsoft EAGLE, схема, pcb результаты также фотографии с «уродливой конструкцией»,

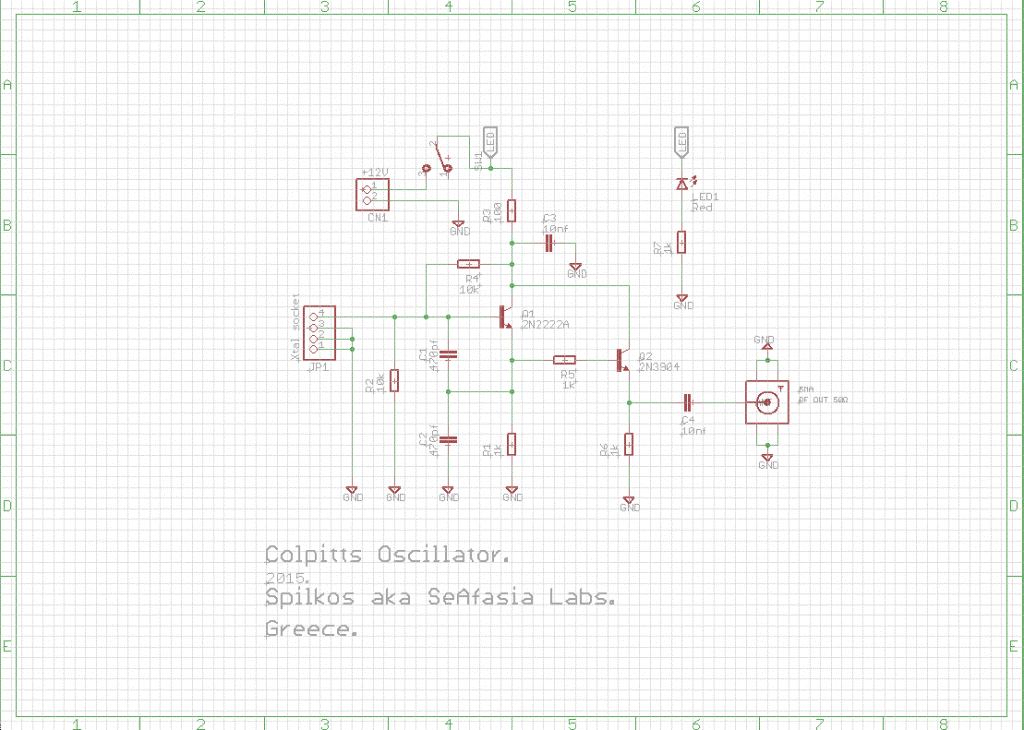

Схема

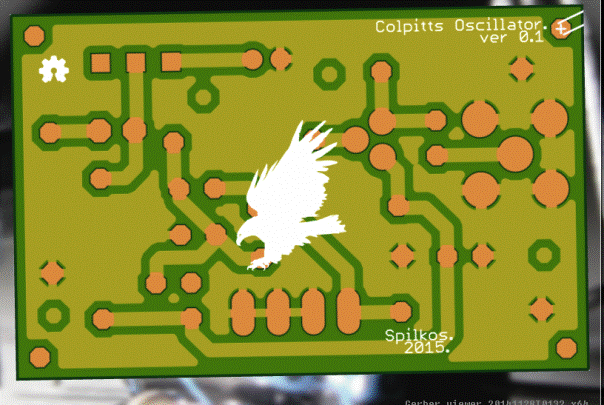

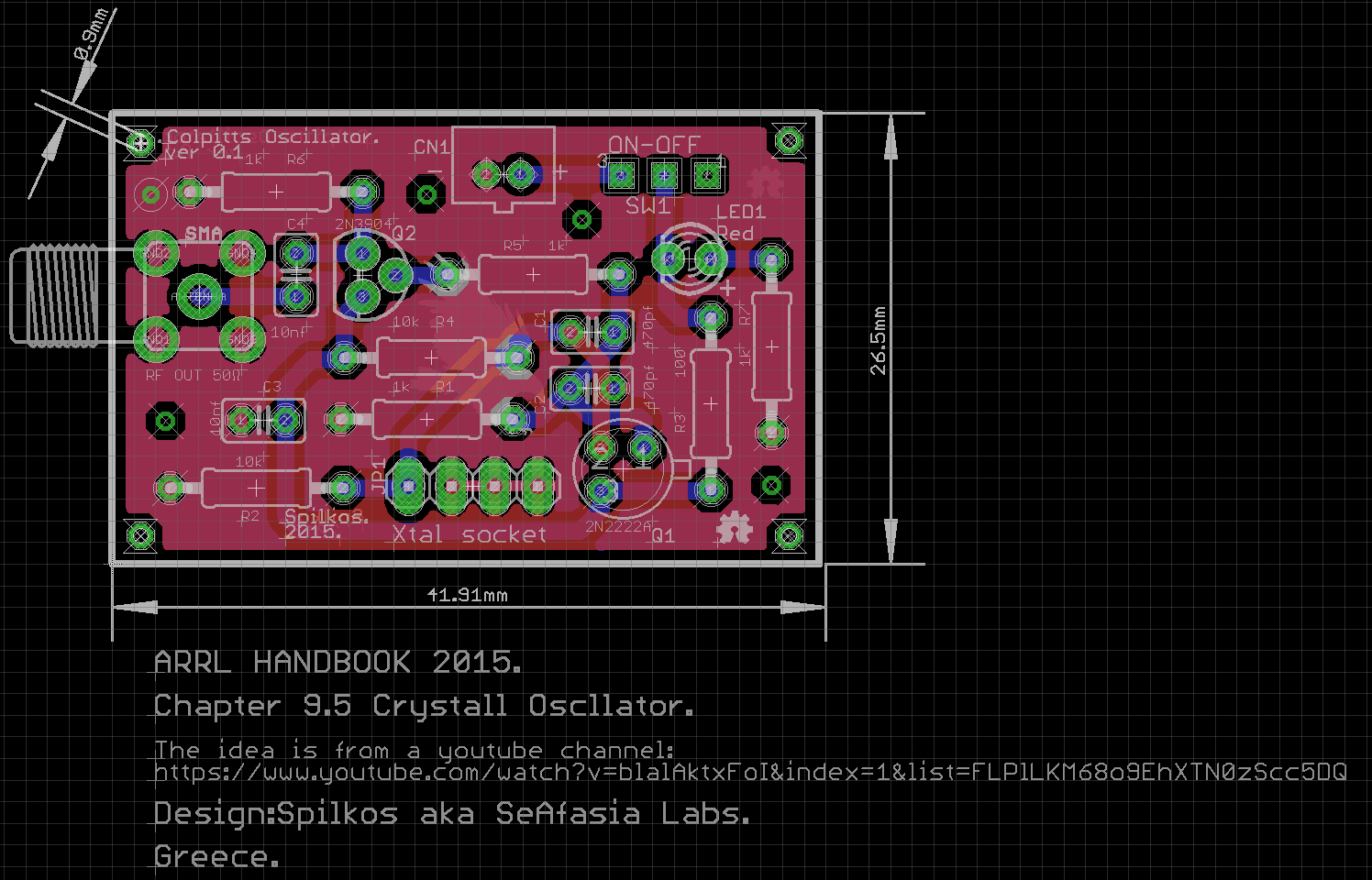

Печатная плата

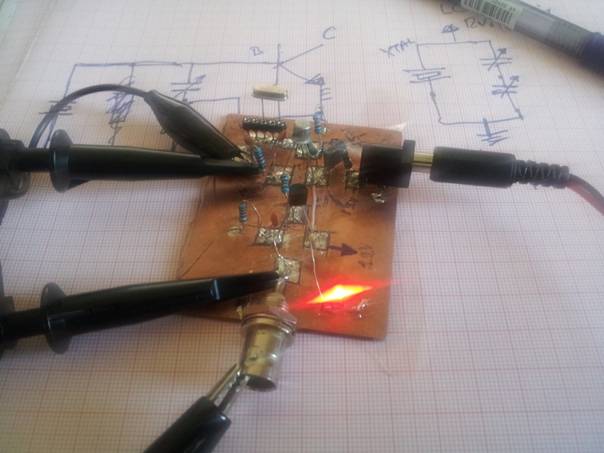

Фото

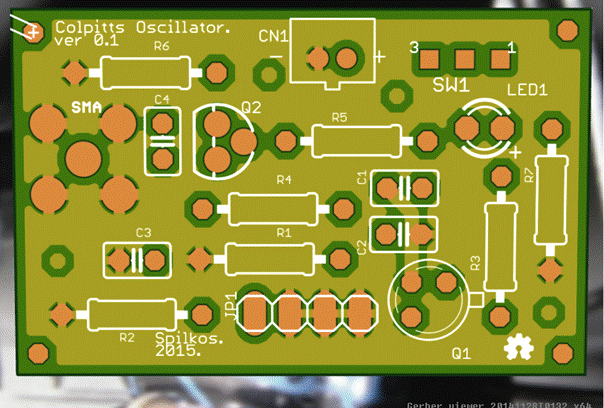

Печатная плата





Вот и все
