Генератор импульсов



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Проект импульсного генератора будет генерировать частоту до 180 кГц, что может стать хорошим испытательным проектом. Проект основан на классической 555.



Характеристики

  • Вход: 5-12 В пост. Тока Макс. 40 мА
  • Диапазон: выбор перемычек и настраиваемый диапазон от 1 Гц до 180 кГц
  • Светодиодный индикатор питания
  • Разъем Berg для удобного подключения
  • Четыре монтажных отверстия по 3,2 мм
  • Размеры печатной платы 47 мм x 40 мм

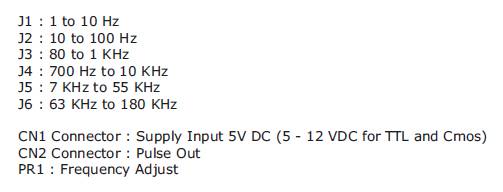

Джемперы



Jumper_settings

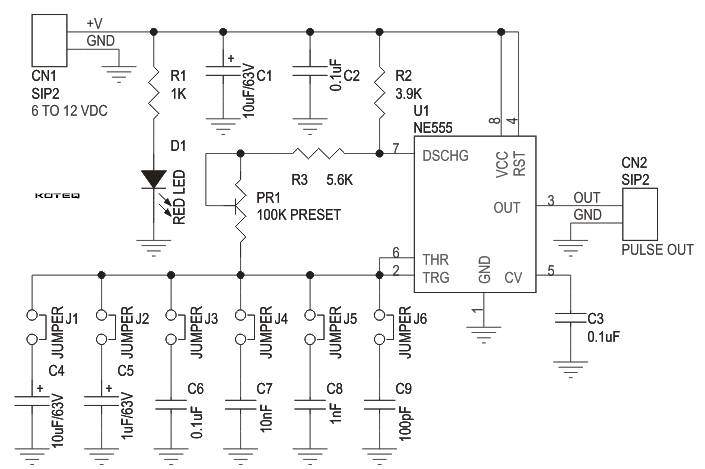

Схема

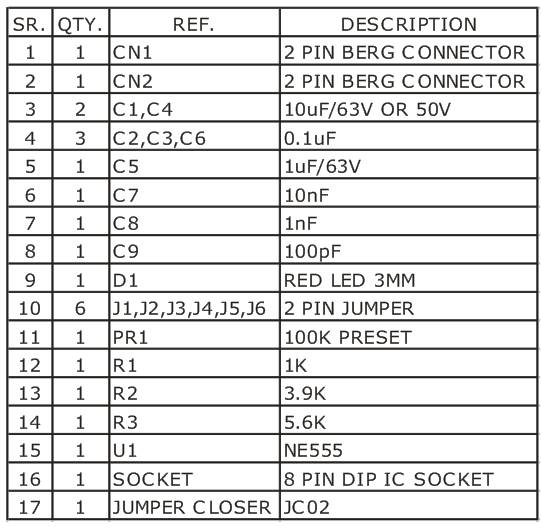

Части

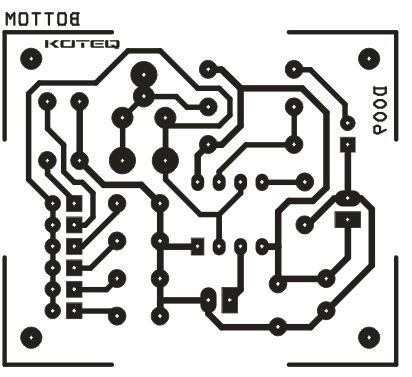

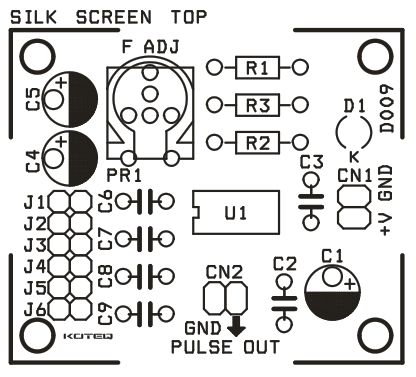

Печатная плата

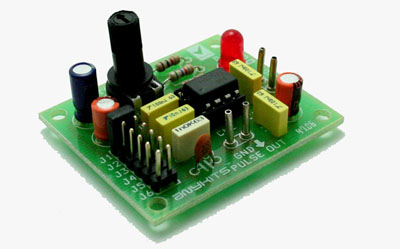

 Генератор в сборе
