Функциональный генератор





Генератор с использованием интегральной схемы ICL8038 работает на четырех диапазонах (от 20 Гц до 200 кГц ) и выдает формы сигнала: синус, меандр и треугольник .



Есть и высокие и низкие выходы уровня, которые могут быть скорректированы регулятором уровня. Этот проект делает полезным дополнением к любой любителей верстаке , а также. IC1 содержит внутренний генератор прямоугольных импульсов, частота которого находится под контролем конденсаторов C1 - C4 и10k потенциометра. Допуск конденсаторов  10%. Меандр дифференцируется и производит треугольную волну, которая в свою очередь имеет форму для получения синусоидальной волны . Все это делается внутри, с минимумом внешних компонентов. Частота синусоидальной волны регулируется двумя резисторами 100k. Переключатель формы волны однополюсный 3 позиционный поворотный переключатель, он выбирает форму волны и соединен с 10k потенциометром , который контролирует амплитуду всех сигналов. Операционный усилитель IC2 в схеме LF351 обеспечивает изоляцию сигнала, а также увеличиваете выходной ток. Резисторы 2.2K и 47 Ом образуют выходной аттенюатор. На высокой производительности, максимальная амплитуда составляет около 8V от пика до пика с квадратной волны. Максимум для треугольных и синусоидальных волн составляет около 6В и 4В соответственно. Управление малой амплитудой полезно для тестирования усилителей, (20 мВ и 50 мВ).
Настройка :
Два 100k резисторы производят регулировки частоты синусоиды. Если правильно отрегулированы, то искажение составляет менее 1%. Форму волны на выходе необходимо контролировать с помощью осциллографа. Существует однако, альтернатива : - Winscope. Программа использует вашу звуковую карту и превращает ваш компьютер в осциллограф. Имеет хранилище и анализатор спектра, однако она работает только до 20 кГц. Само собой разумеется, это более чем достаточно для этой схемы, так как выравнивание на любом диапазоне автоматически выравнивает другие диапазоны. Подключите провод с высоким выходом, установите выходной уровень до высоког. Формируемый синус, лежит в 1k и 10k диапазоне, ( 22nF конденсатор) . Формы сигнала , см. рисунок 1 ниже :

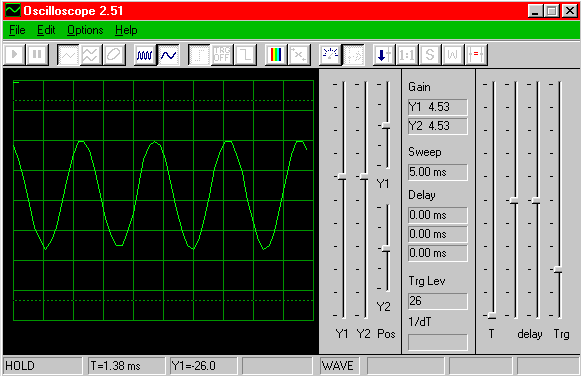

Рисунок 1.
Вот, что отображается без искажений синусоиды. Дисплей на winscope может мерцать, это нормально, он использует звуковую карту. Кнопка "держать" на winscope покажет устойчивый сигнал.

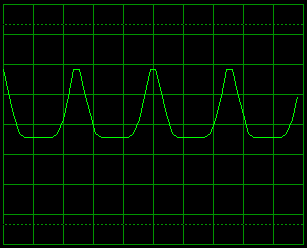

Сначала нужно настроить 100k пресет, подключенный к контакту 1микросхемы 8038. Неправильная настройка сигнала будет выглядеть так

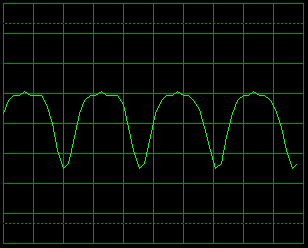

Отрегулируйте пресет, чтобы верхняя часть синусоиды имела приятно округленный пик. Затем установите другой пресет, если опять неправильно отрегулированные форму волны показано ниже:



Регулировки одного влияют на другое. Когда ваш сигнал корректируется он выглядит как на рисунке 1. Нажмите кнопку FFT на winscope. Это команда быстрого преобразования Фурье, на выходе отобразится спектрограмма входа. Для синусоидальной волны, только один сигнал присутствует (основная частота), гармоник не будет. Для чистого синуса сигнал должен содержать один шип, см. рисунок 2 ниже


Рисунок 2.

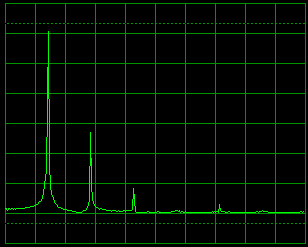

Искаженная синусоида будет содержать нечетные и четные гармоники, и хотя форма синуса может выглядеть хорошо, см. ниже:

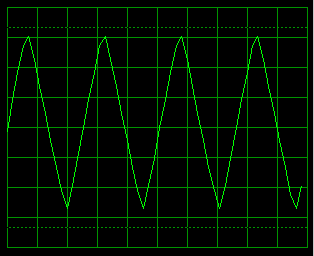

После того, как выравнивание синусоиды будет завершена, другие волновые формы также будут настроены неправильно. Ниже картина треугольного сигнала, генерируемого в моей схеме

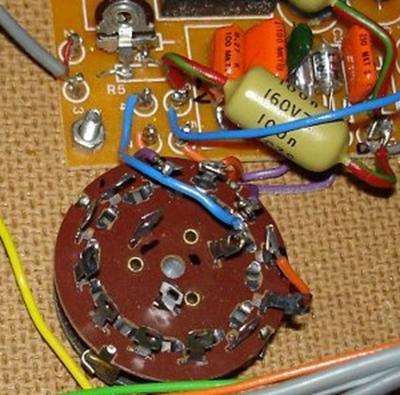

Генератор сделан из небольшой печатной плате, но схему можно сделать одинаково хорошо и на макетной плате.
