FM-радиовещательная антенна



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Я использую WinRadio WR-1550e на компьютере с shack для случайного прослушивания и сканирования, и для этого нужна довольно хорошая антенна. Переделал эту антенну  для прослушивания FM-радио с радиоприемником  на 3 метра, которую можно масштабировать на любую частоту УКВ или УВЧ. Антенна выполнена полностью из 300 Ом линии  для ТВ, просто вырезается до нужной длины, затем закорочен на каждом конце и подается с каждой стороны к середине.

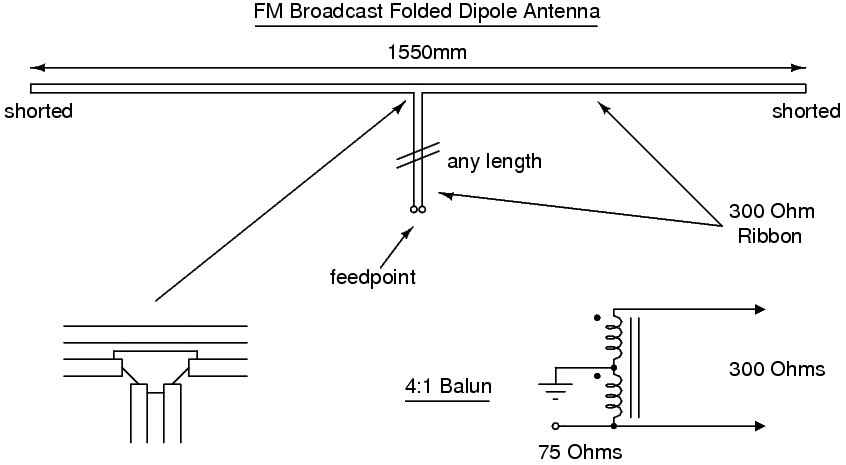

Antennaсхема

Поскольку радио имеет низкий входной импеданс (номинал 50 Ом ), я построил быстрый балун ( симметрирующий трансформатор ) 4: 1, чтобы он соответствовал сбалансированному питателю 300 Ом в нижнем импедансе (игнорируя незначительное несоответствие 75:50 Ом). Был использован коммерческий трансформатор с микросхемами ADT1-1 , но вы могли так же легко использовать феррит, чтобы намотать свой собственный или купить коммерческий телевизионный симметрирующий трансформатор , который по существу идентичен внутри, но заканчивается в этих ужасных телевизионных разъемах, а не в BNC. ADT1-1 был достаточно мал, чтобы проскользнуть внутрь вилки BNC, поэтому я просто заправил его в эпоксидную смолу внутри штепселя и наложил немного тепла, чтобы удерживать телевизионную ленту. Антенна отлично работает и имеет большую полосу пропускания для диапазона FM-вещания. Фактически он был отрезан для среднего значения гармоник 88-108 МГц (96,980 МГц, 3.091 м) .
