FM-радиоприемник на TDA7000





TDA7000 является монолитной интегральной схемой для портативных моно FM радиостанций, где задействовано минимум периферийных компонентов (малые размеры и низкие затраты).







Микросхема имеет FLL (частотную автоподстройку частоты), систему с промежуточной частотой 70 кГц. Селективность получают от активных RC фильтров. Единственная функция, в котором она  нуждается, это выравнивание резонансного контура  для генератора, чтобы выбрать частоту приема.



tda7000



Устройство TDA7000

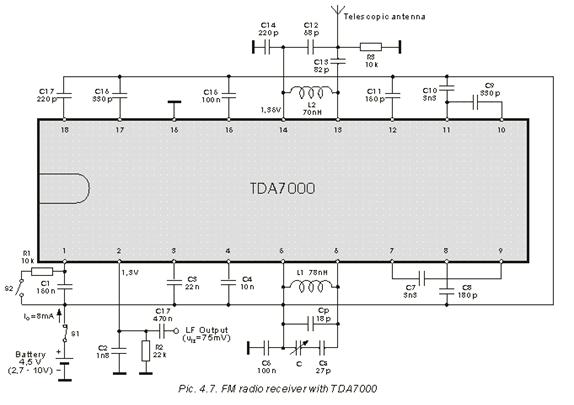

Принципиальная схема

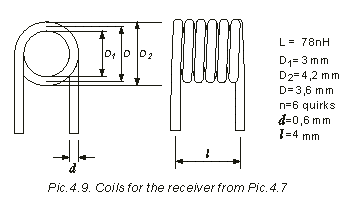

Данные катушек

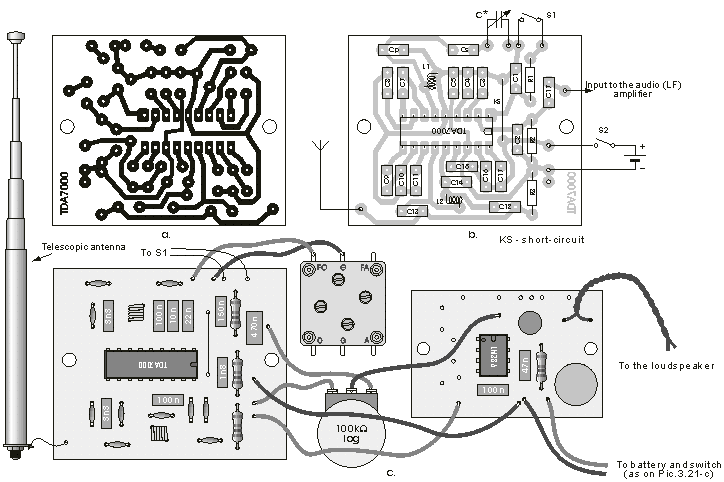

Общая компоновка приемника









Просмотров: 1471 | Добавил: Chinas | Рейтинг: 0.0/0
