FM-передатчик на расстояние до 500 метров



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

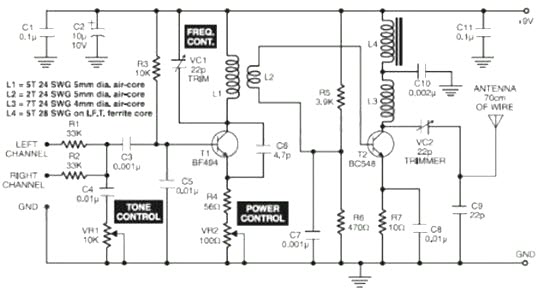

FM-передатчик для вашего стерео или любого другого усилителя обеспечивает хорошую силу сигнала на расстоянии до 500 метров с выходной мощностью около 200 мВт. Он работает от батареи 9 В. Стадия аудиочастотной модуляции построена вокруг транзистора BF494 (T1), который подключается как генератор УКВ и модулирует аудиосигнал, присутствующий на базе. Используя предустановленный VR1, вы можете отрегулировать уровень аудиосигнала. Схема аналогового сигнала FM. Частота VHF определяется катушкой L1 и переменным конденсатором VC1. Уменьшите значение VR2, чтобы иметь большую выходную мощность. Следующий этап построен вокруг транзистора BC548 (T2), который служит в качестве усилителя мощности класса A. Эта ступень индуктивно связана с этапом модуляции звуковой частоты. Сеть согласования антенн состоит из переменного конденсатора VC2 и конденсатора C9. Отрегулируйте VC2 для максимальной передачи мощности или уровня сигнала на приемнике. Если вы разработали хорошую компоновку печатной платы, вы можете использовать ее в качестве передатчика автомобиля fm. Для обеспечения стабильности частоты используйте регулируемый источник питания постоянного тока и вмещайте передатчик внутри металлического шкафа. Для более высокого усиления антенны вместо простой проволоки используйте телескопическую антенну. Катушки L1 и L2 наматываются на один и тот же воздушный сердечник, так что обмотки для катушки L2 начинаются с конечной точки катушки L1.









Детали обмотки катушки приведены ниже: L1: 5 витков 24 SWG-проводов, сильно намотанных на 5 мм диам. воздушный сердечникL2: 2 витка 24 SWG-провода, плотно намотанные на 5 мм диам. воздушный сердечникL3: 7 витков 24 SWG-проводов, плотно намотанных на 4 мм диам. воздушный сердечникL4: 5 оборотов 28 SWG-проводов на ферритовом сердечнике промежуточного частотного преобразователя (IFT). Проверьте соответствующие посты для некоторых схем передачи стерео fm.
